HTGS/HTGA
torsiometri digitali palmari

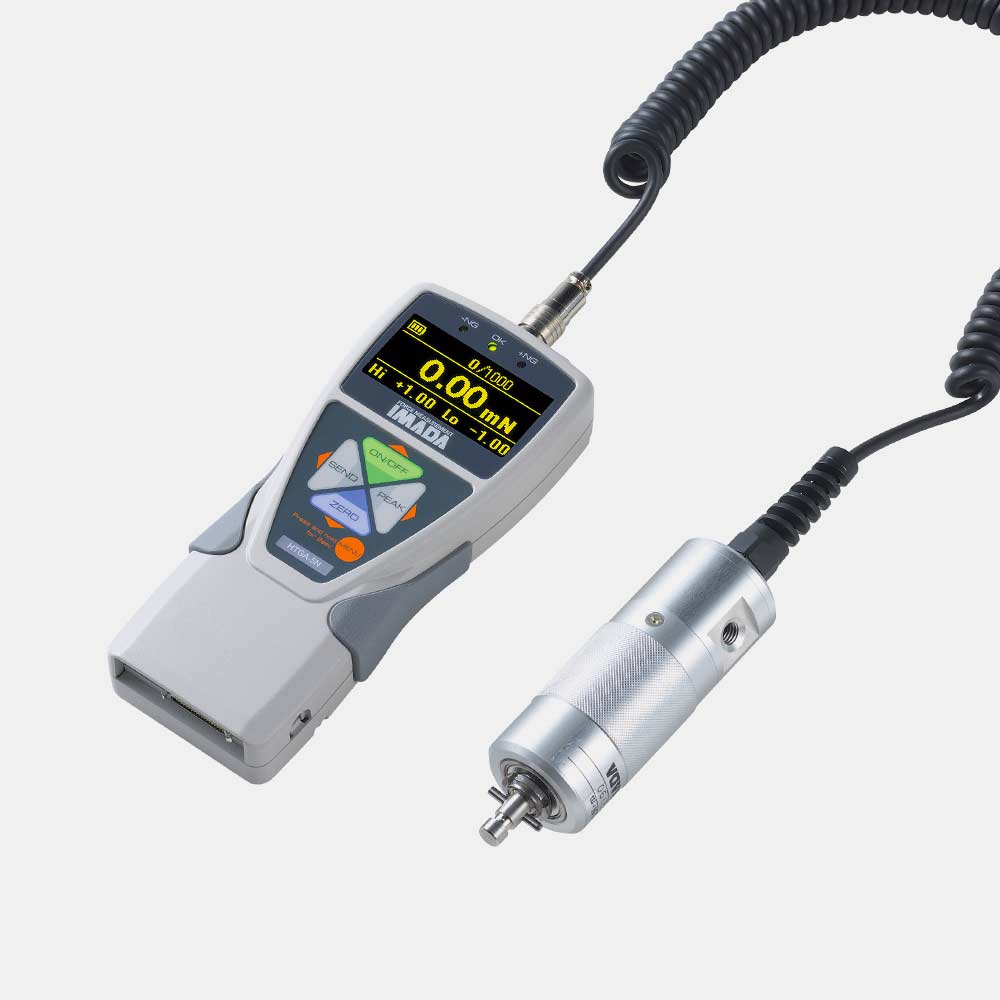

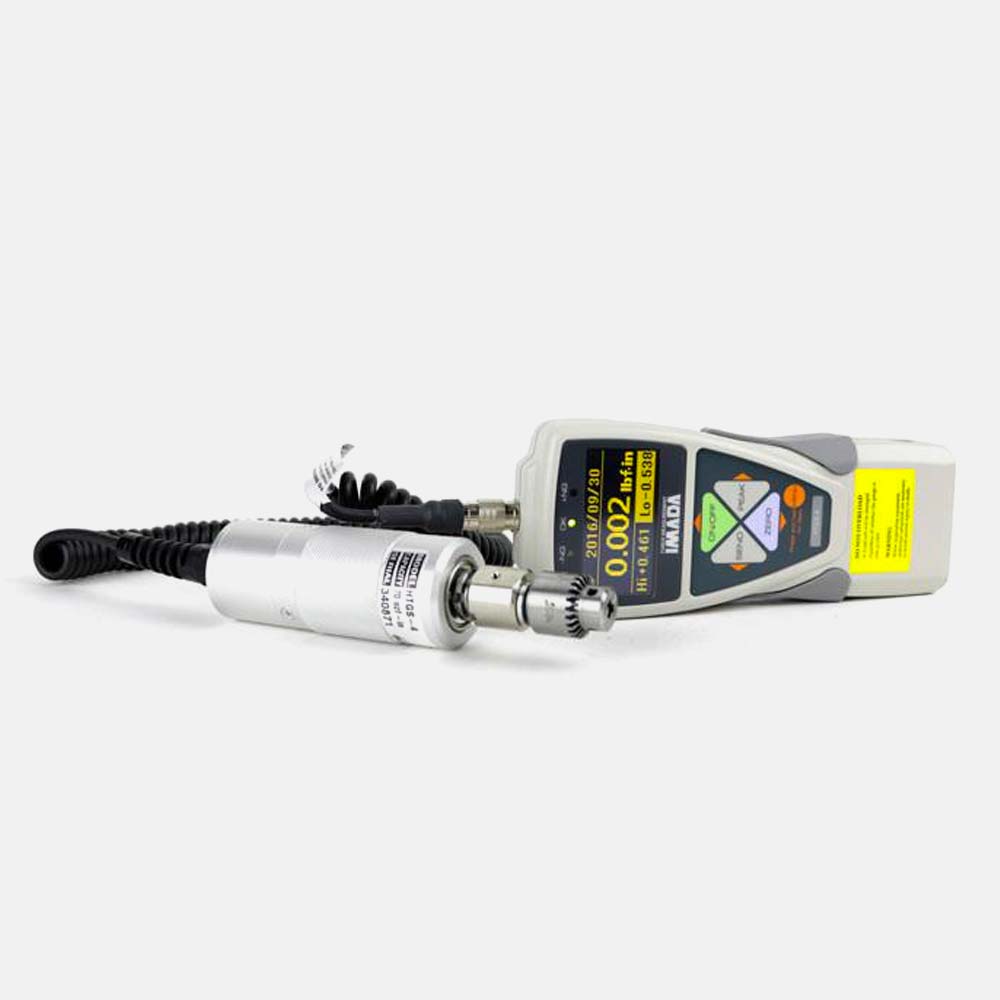

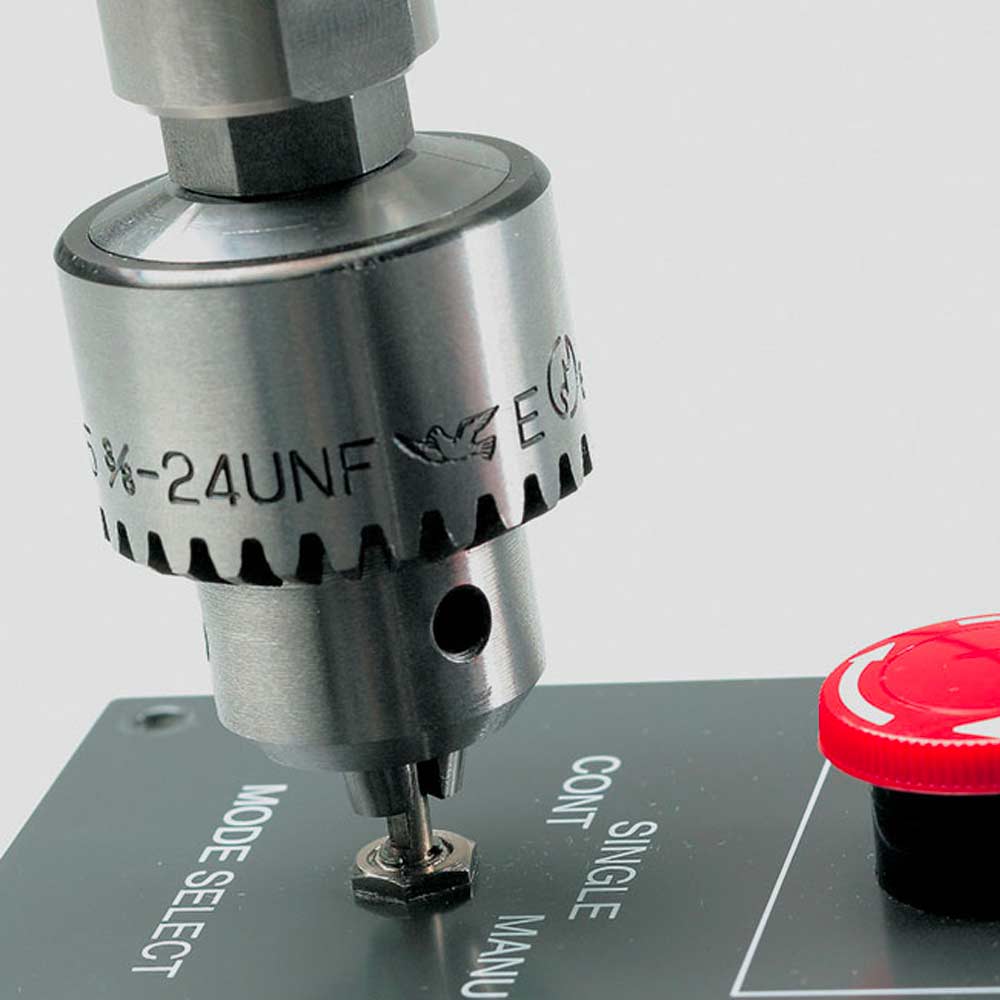

I torsiometri digitali palmari della serie HTG sono sofisticati strumenti palmari a microprocessori con sensore di misura esterno, ideali per eseguire test in laboratorio o in linea produzione, per la misura della coppia di componenti, connettori a vite, alberi di trasmissione, etc. I torsiometri digitali palmari della serie HTG sono disponibili nella versione avanzata, modello HTGA, o in quella standard, modello HTGS. Di facile impiego, con elevata velocità di acquisizione (2kHz), alta sensibilità ed eccellente precisione, sono disponibili con varie portate a scelta. Il modello avanzato HTGA consente inoltre la misurazione dell’angolo di torsione equipaggiando lo strumento con un apposito trasduttore angolare.

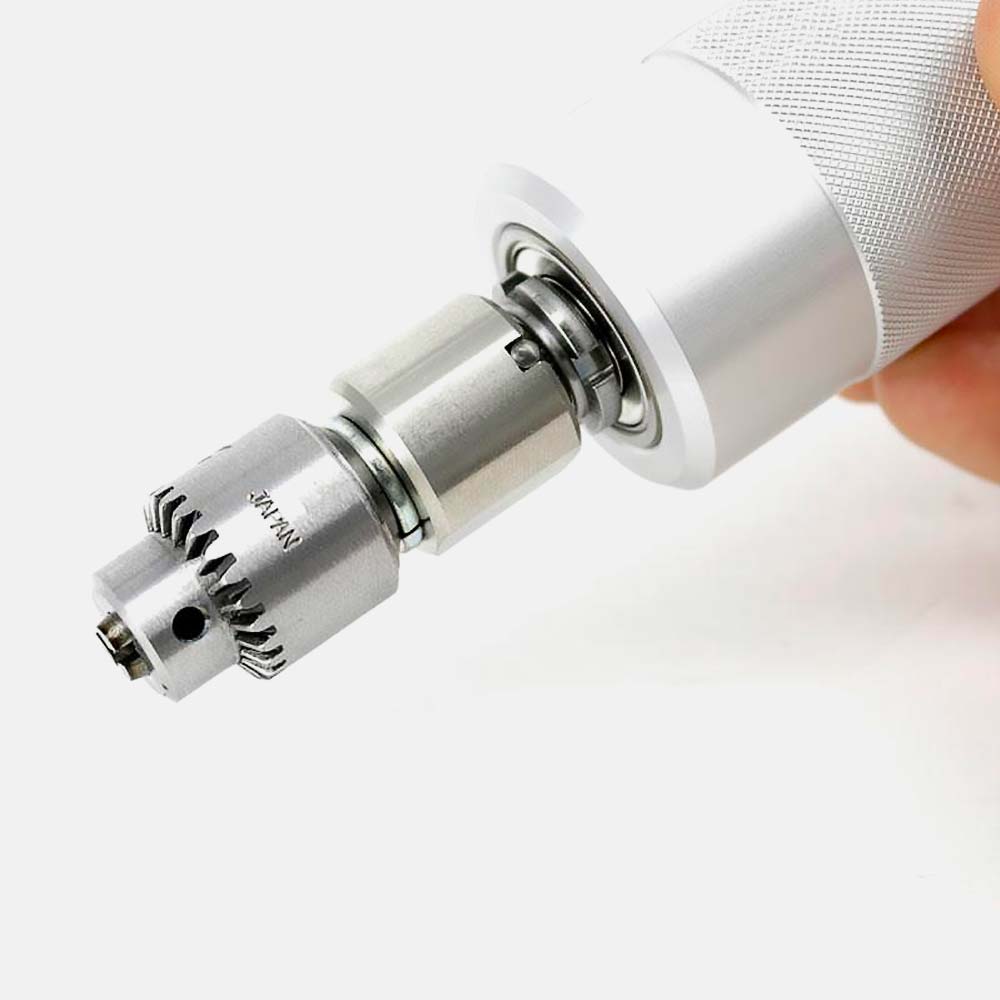

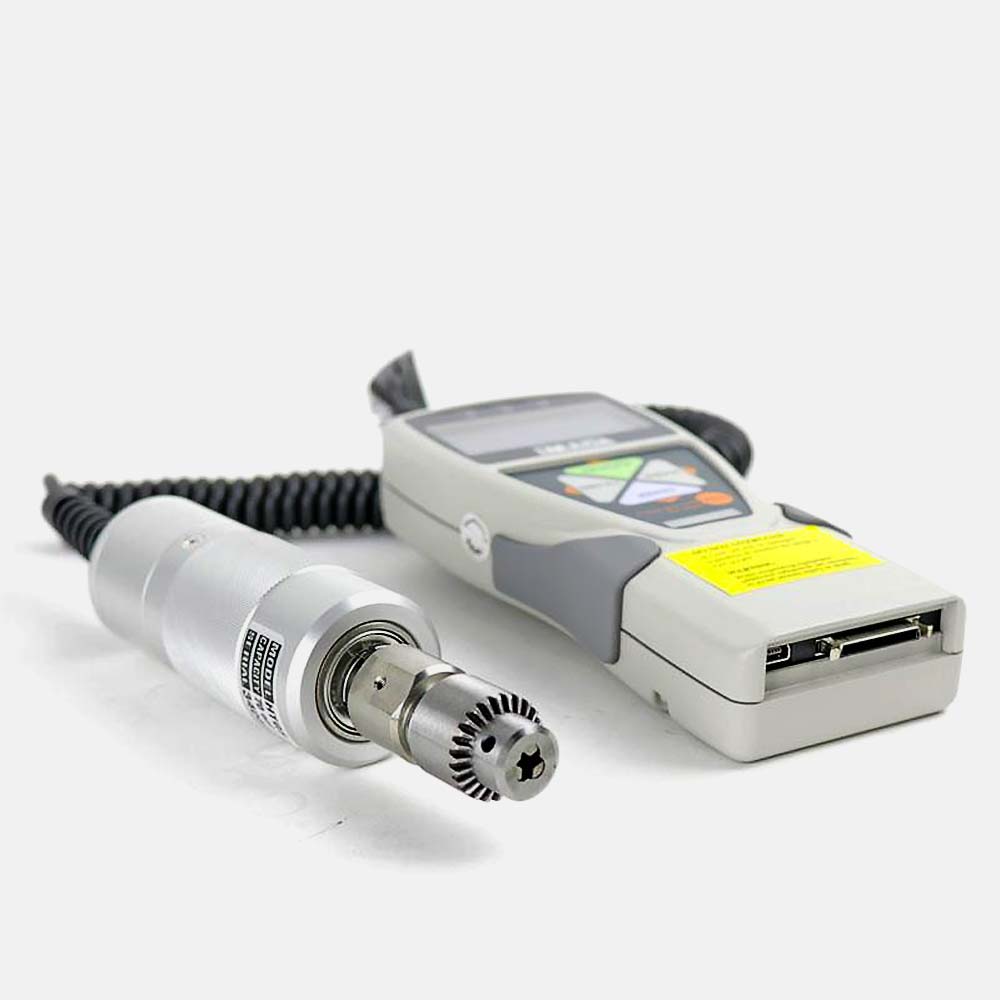

L’unità palmare è realizzata con materiali di prima scelta, con la scocca esterna in alluminio pressofuso verniciato a fuoco. La forma ergonomica del guscio offre una comoda presa, resa stabile da due bande laterali in gomma antiscivolo. Il sensore di misura esterno è racchiuso in un cilindro di alluminio con superficie zigrinata per una salda presa (il modello di capacità maggiore ha anche due comode maniglie laterali). L’estremità può essere corredata con varie terminazioni a scelta.
Caratteristiche standard torsiometri digitali palmari HTGS/HTGA

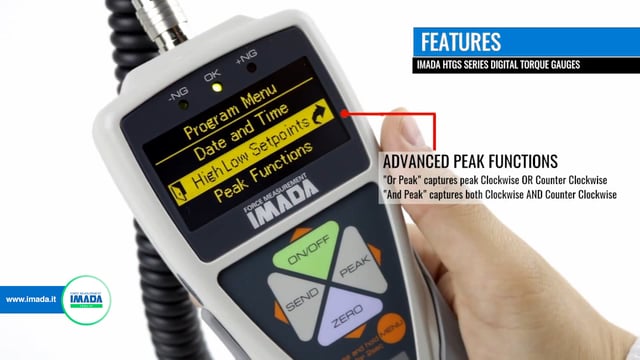

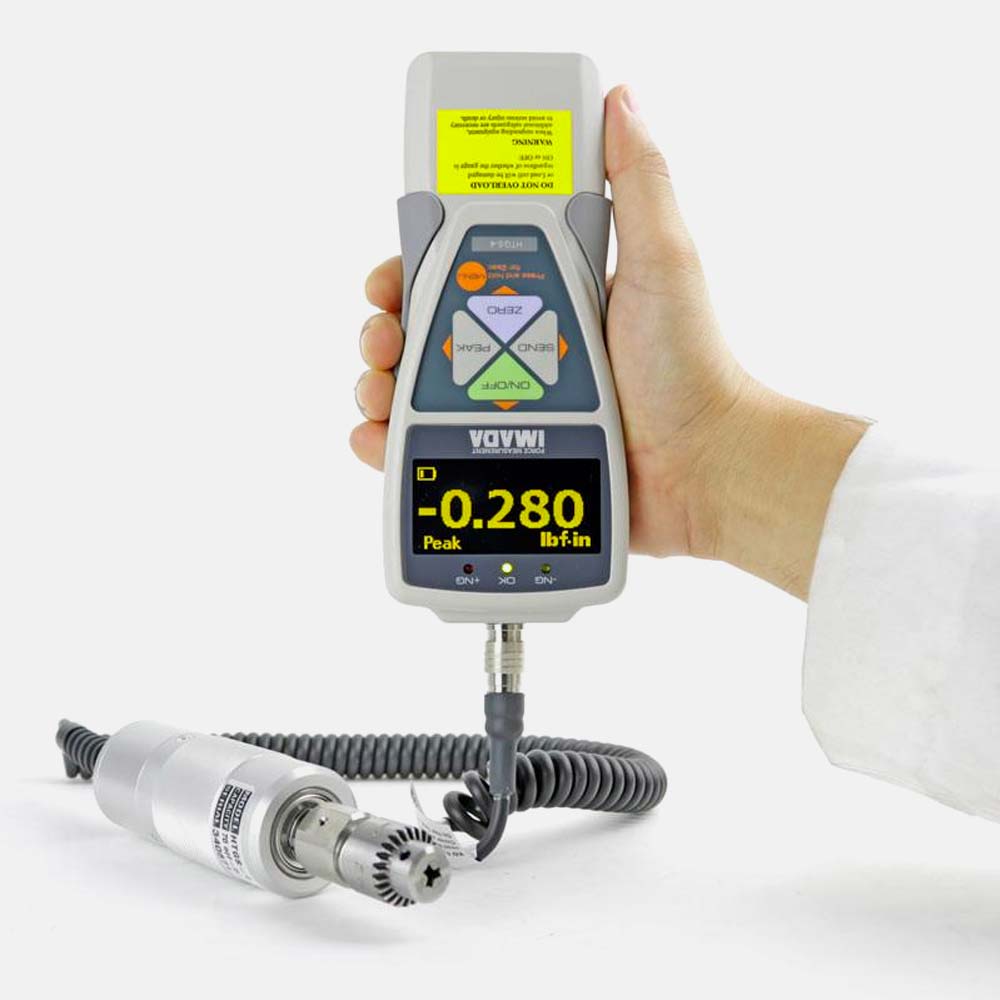

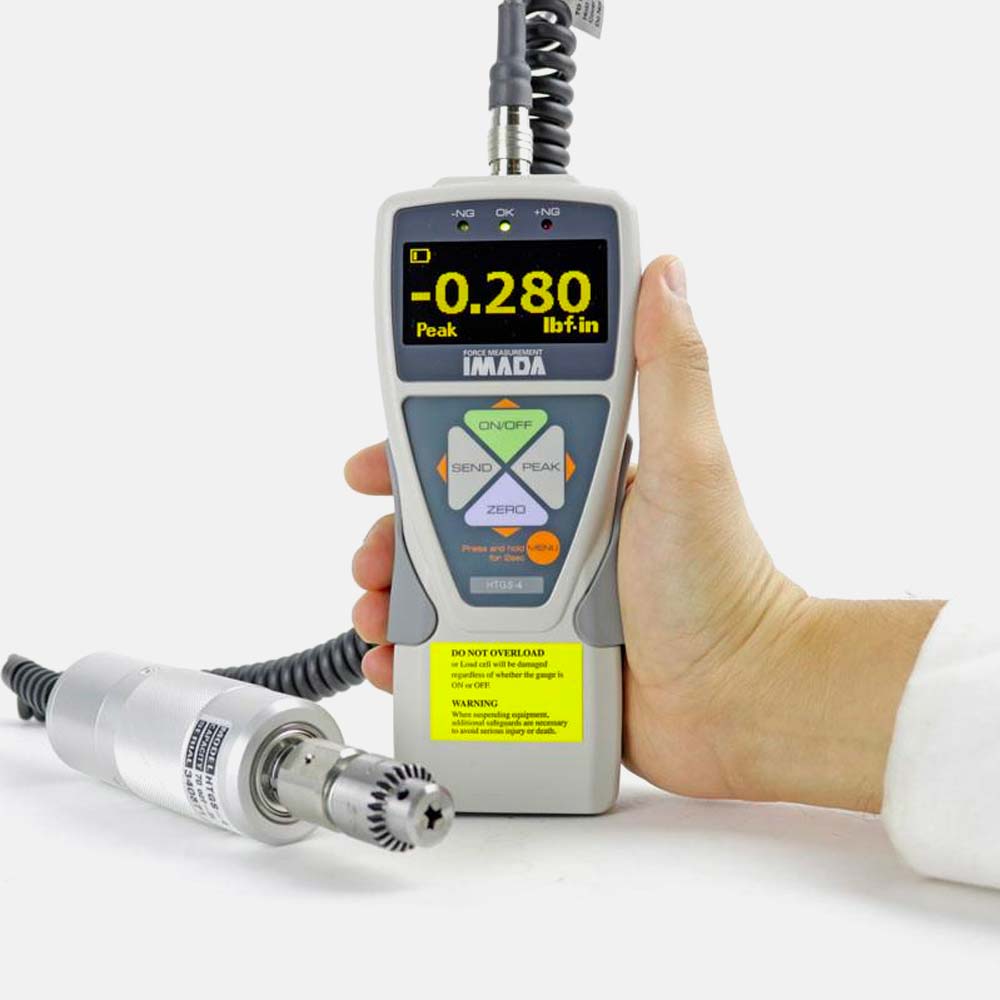

I torsiometri digitali palmari della Serie HTG sono equipaggiati con un ampio display digitale elettroluminescente visibile anche al buio. Lo schermo mostra la lettura dei valori in tempo reale o il fermo immagine sul valore massimo raggiunto, se impostata la funzione di picco. Il display è customizzabile a discrezione dell’operatore che può scegliere quali funzioni visualizzare nella parte alta e bassa dello schermo. L’elevata velocità di campionamento e di acquisizione dati (2000 data/sec) consente di misurare con grande accuratezza anche fenomeni molto rapidi.

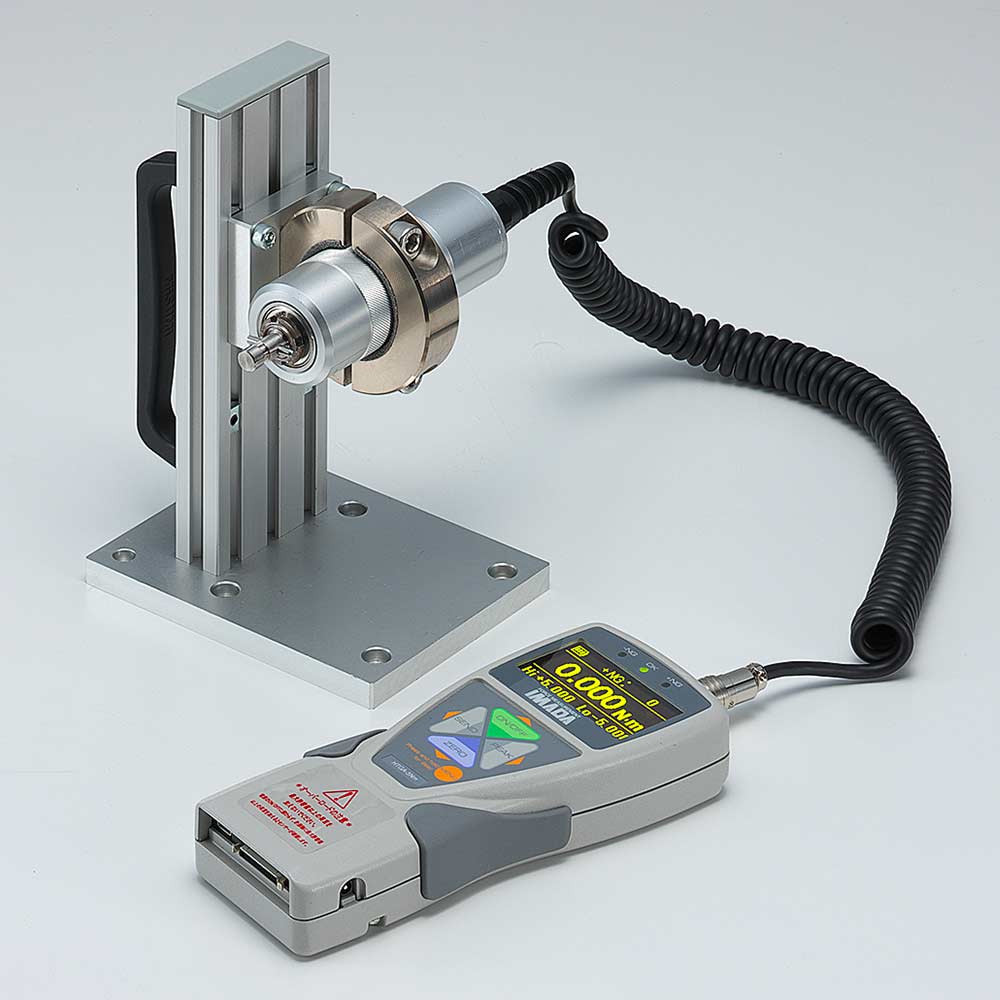

Il display viene aggiornato 16 volte al secondo e può indicare la direzione del vettore, l’unità di misura, la funzione di registrazione del picco, lo stato delle batterie, oltre che la data e l’ora. Una robusta e semplice tastiera a membrana consente di impostare e regolare tutte le funzioni dello strumento come ad esempio la tara, l’unità di misura, i limiti di controllo, la memorizzazione di un valore, l’attivazione della funzione di registrazione del picco, la trasmissione dei dati, il filtro di campionamento e gli avvisi acustici o l’inversione del display per leggere i risultati anche con lo strumento capovolto quando viene montato sugli stativi. Lo strumento esegue inoltre il calcolo automatico del valore della coppia media all’interno della memoria del torsiometro.
La memoria interna è del tipo non-volatile con possibilità di registrare fino a 1000 valori numerici richiamabili su display o con trasmissione dati su PC o stampante Mitutoyo con report. Lo strumento è fornito di serie con uscite dati USB, RS232C, Mitutoyo digimatic, 2 VDC analog output (D/A), Comparatore a 3 soglie (-NG/OK/+NG).
Lo strumento offre la funzione di tara che consente l’azzeramento dei valori tramite la pressione di un tasto (fino al 10% della portata) e l’azzeramento automatico ad intervalli regolabili (da 1 a 25 secondi). La Serie HTG è progettata inoltre con una resistenza al sovraccarico fino al 200% del fondo scala senza danneggiamento. Lo strumento lampeggia con un apposito LED luminoso oltre il 110% della portata.

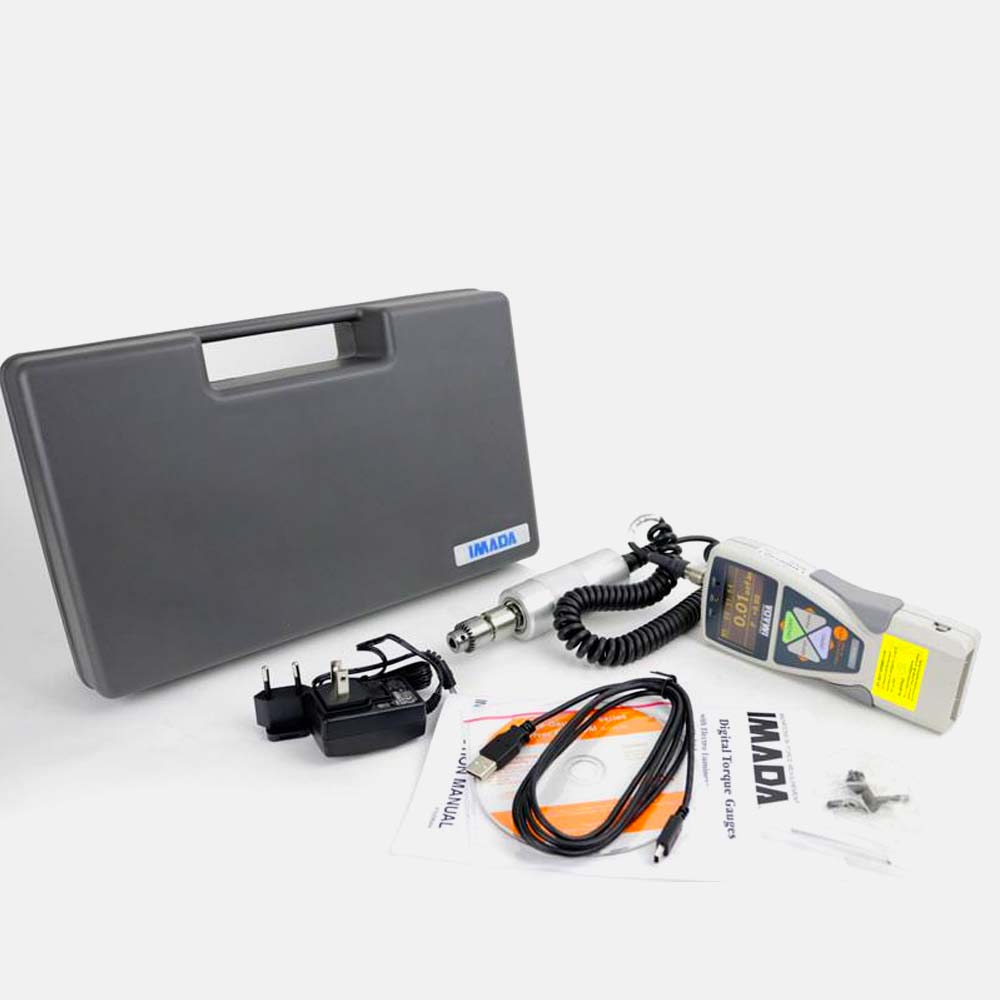

I torsiometri digitali palmari della Serie HTG sono venduti completi di una valigetta di trasporto in materiale plastico rigido antiurto con maniglia di trasporto, di una alimentatore/caricabatteria, delle pile ricaricabili NiMh, del manipolo ed un set di maniglie (solo nel modello da 10Nm). Nel kit è inoltre compreso un cavo USB da 1.5m, un CD-ROM con i driver USB ed un semplice software gratuito in lingua inglese (ZT-Logger) per richiamare i dati memorizzati nello strumento e salvarli su PC in un formato CSV e calcolare i relativi valori statistici.
Caratteristiche avanzate (solo HTGA)

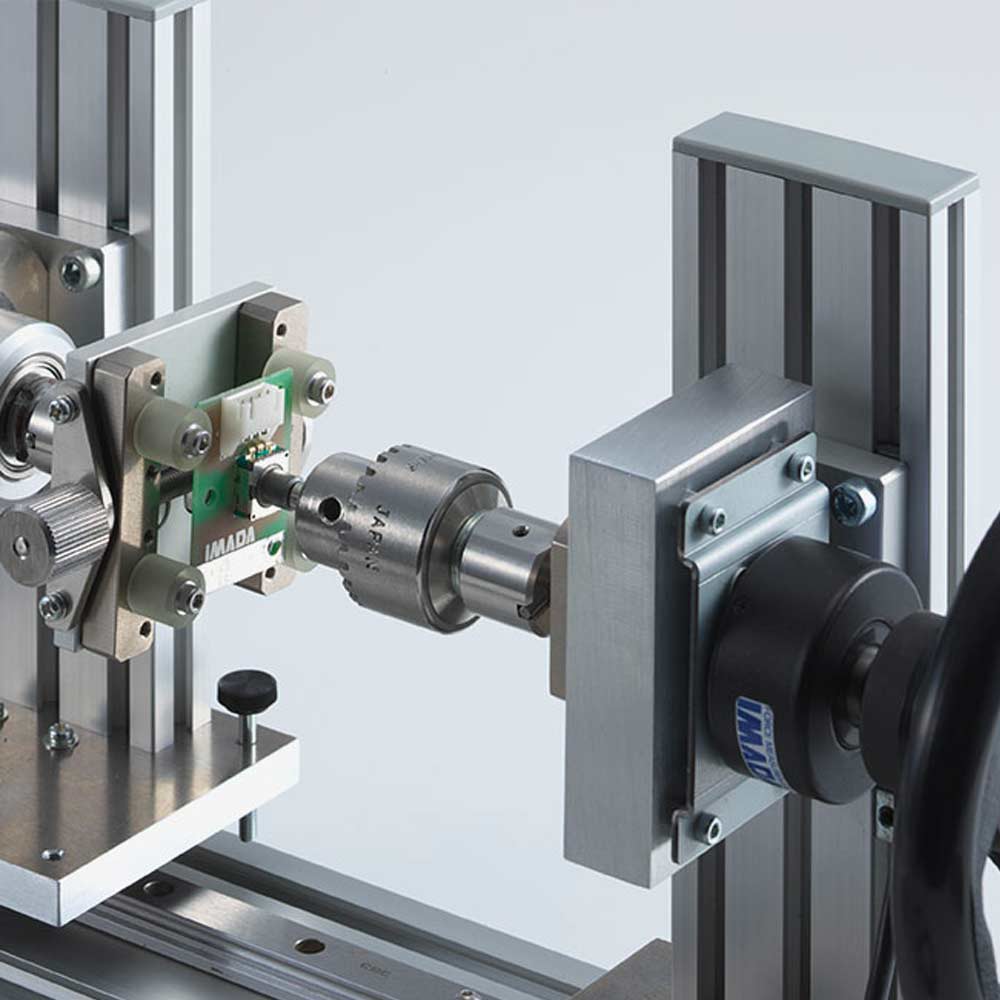

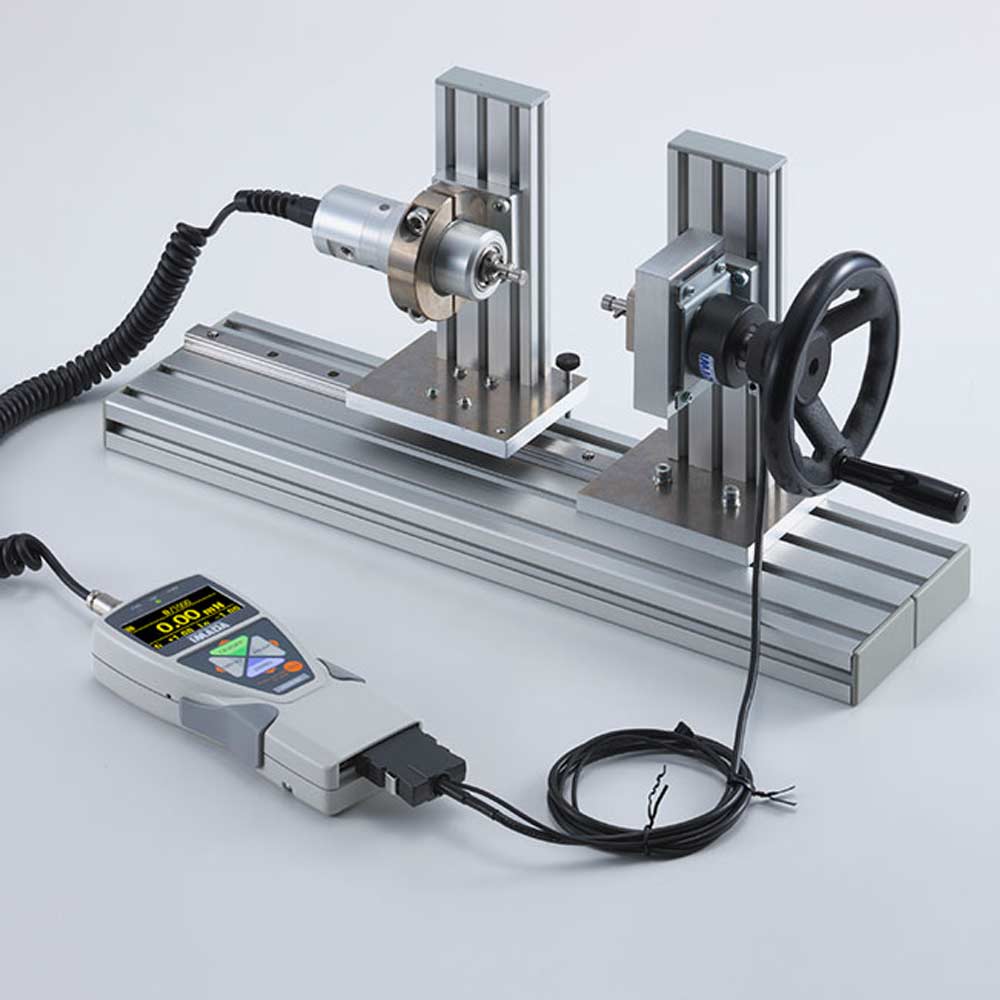

Rispetto al modello standard HTGS, il torsiometro HTGA offre maggiori prestazioni come la possibilità di registrare nella stessa misurazione anche il 2° picco della coppia e la possibilità di visualizzare i valori dello spostamento angolare sul display (è necessario il collegamento con un dispositivo equipaggiato con encoder). ll modello avanzato HTGA consente anche di registrare i dati delle misurazioni direttamente all’interno di una pendrive USB e di impostare due valori di uscita high/low in modo che se la lettura raggiunge uno dei valori, i dati verranno inviati a dispositivi esterni per la registrazione.
Terminazioni e dispositivi di afferraggio

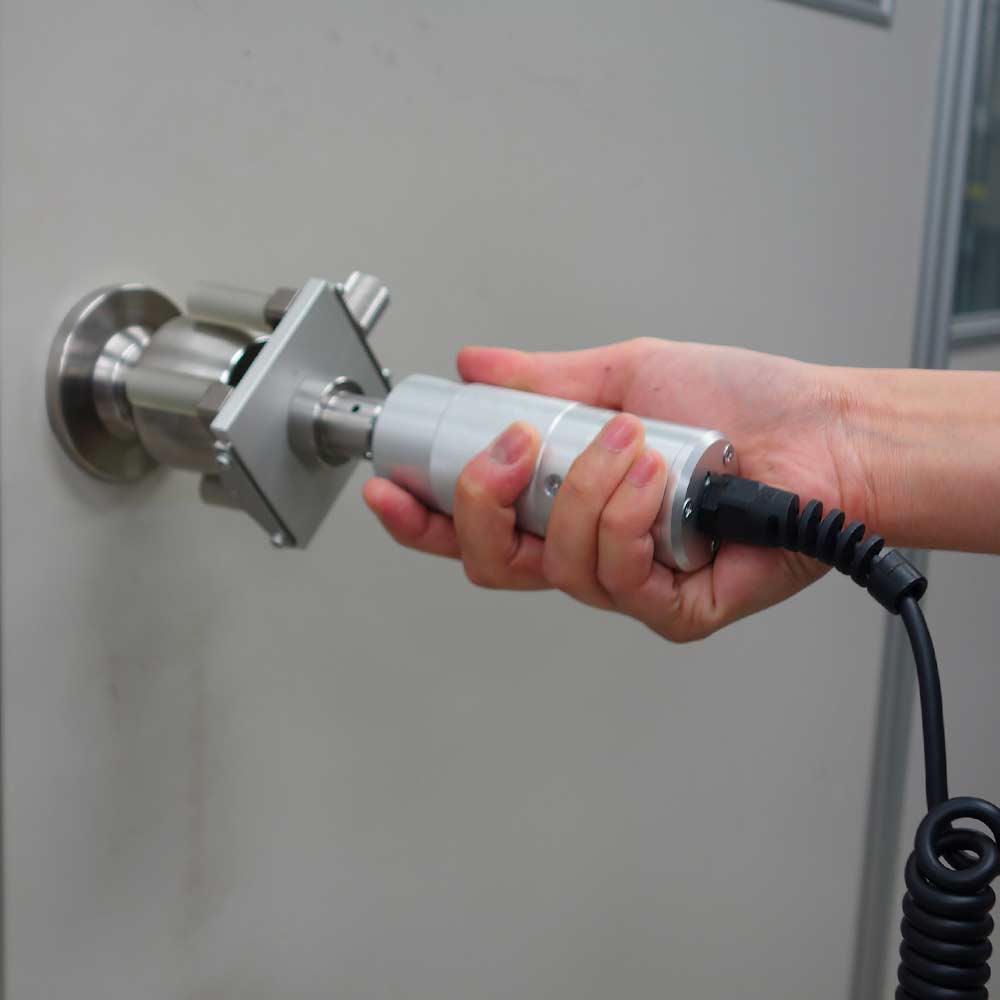

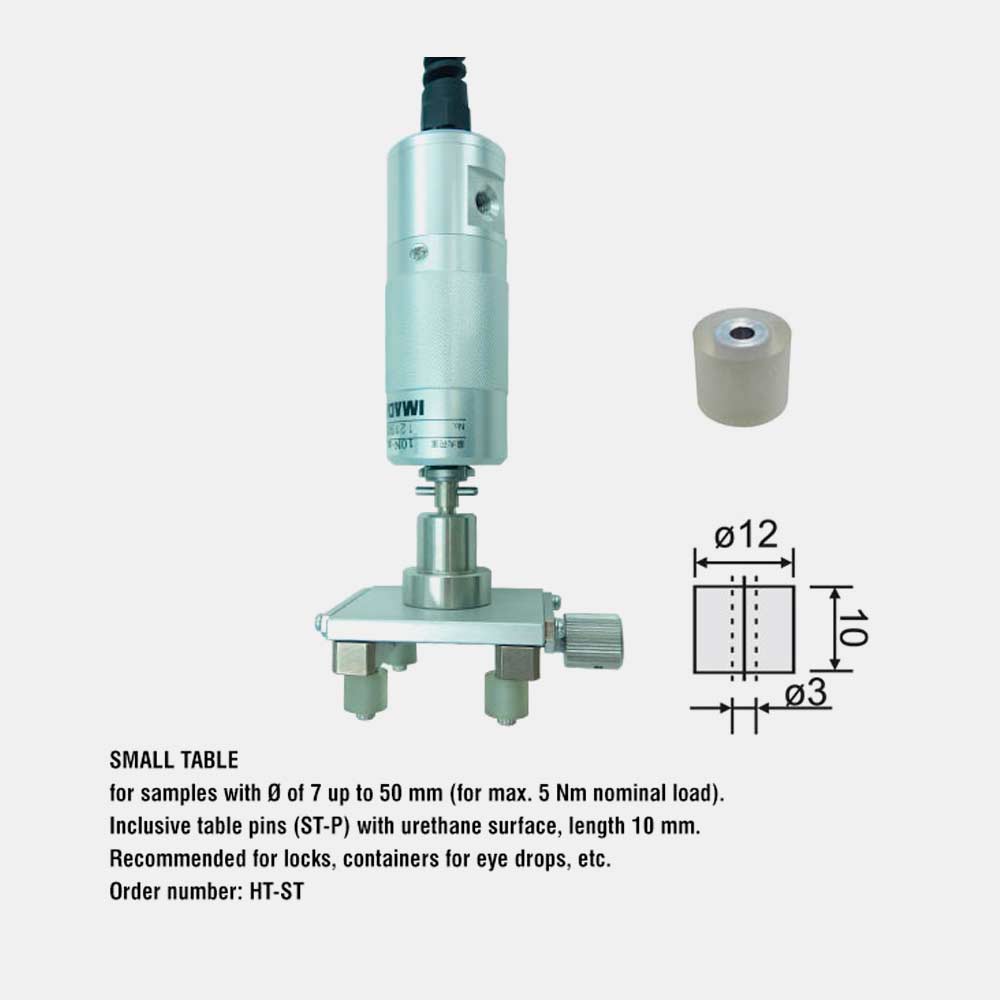

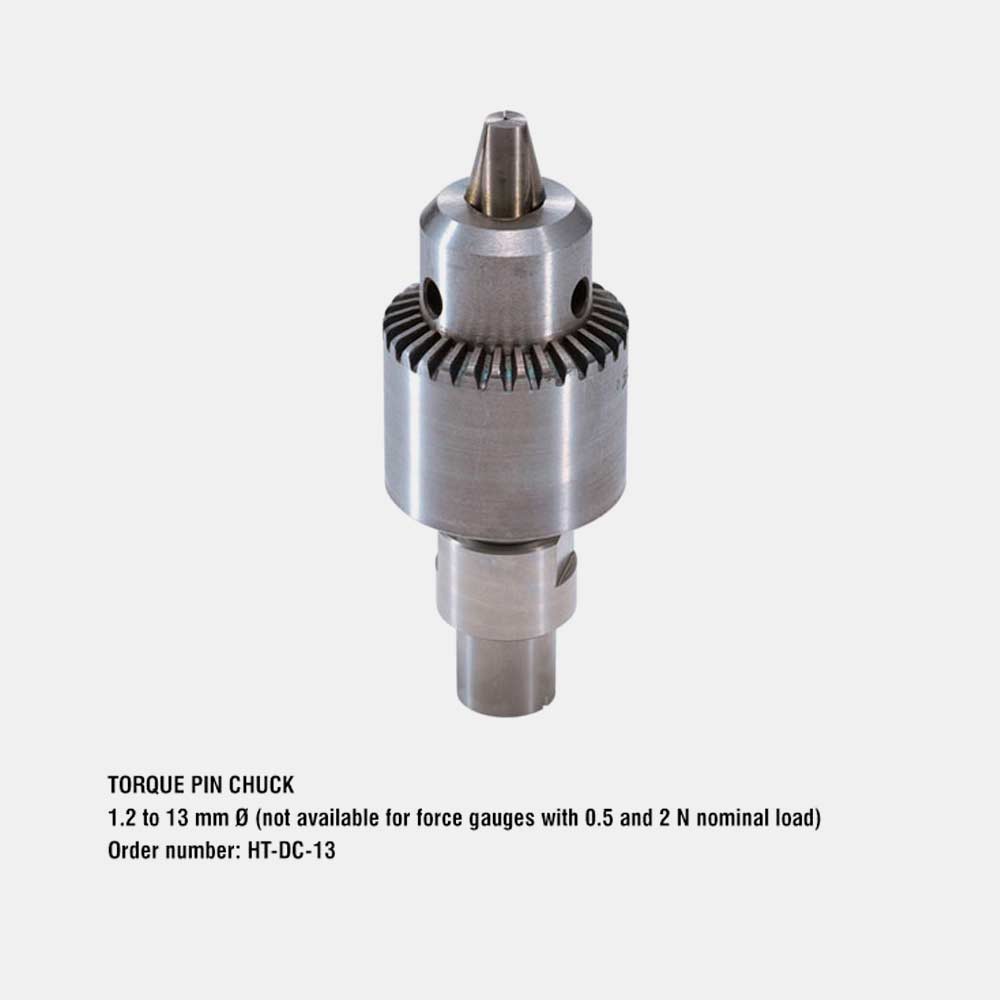

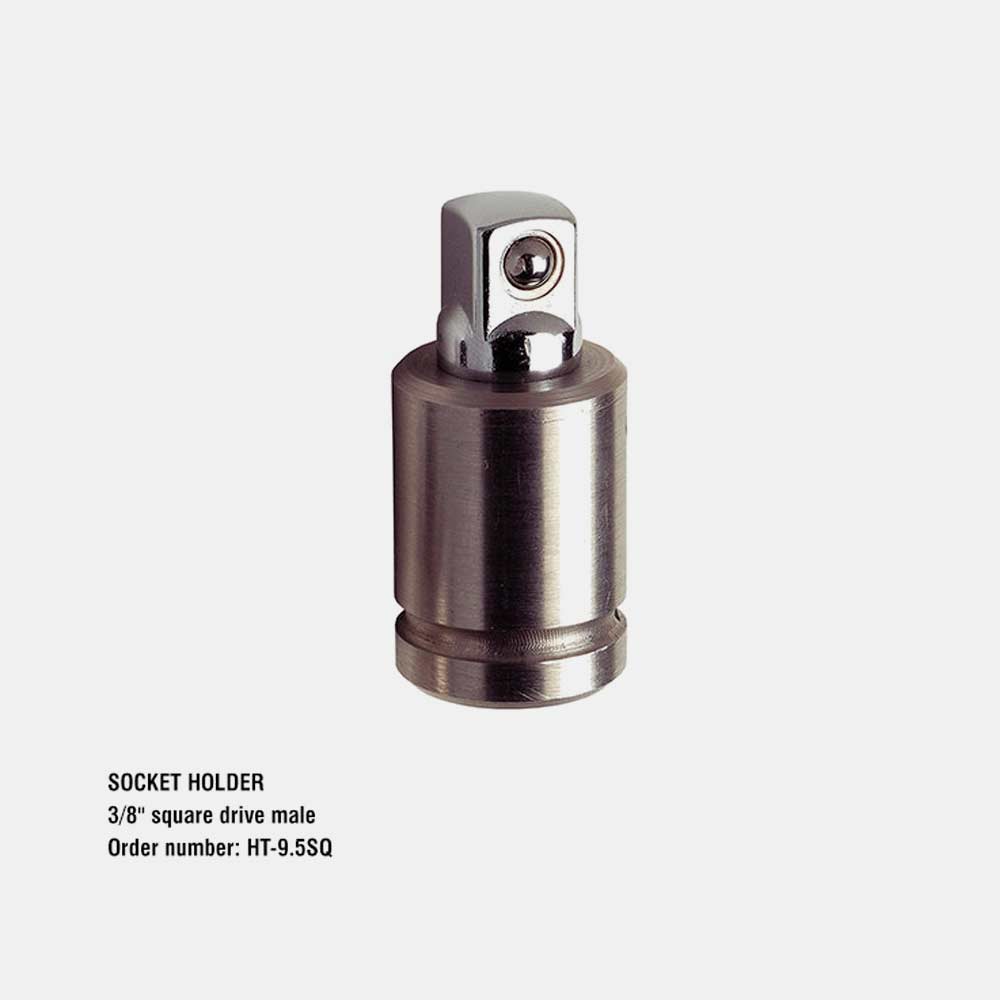

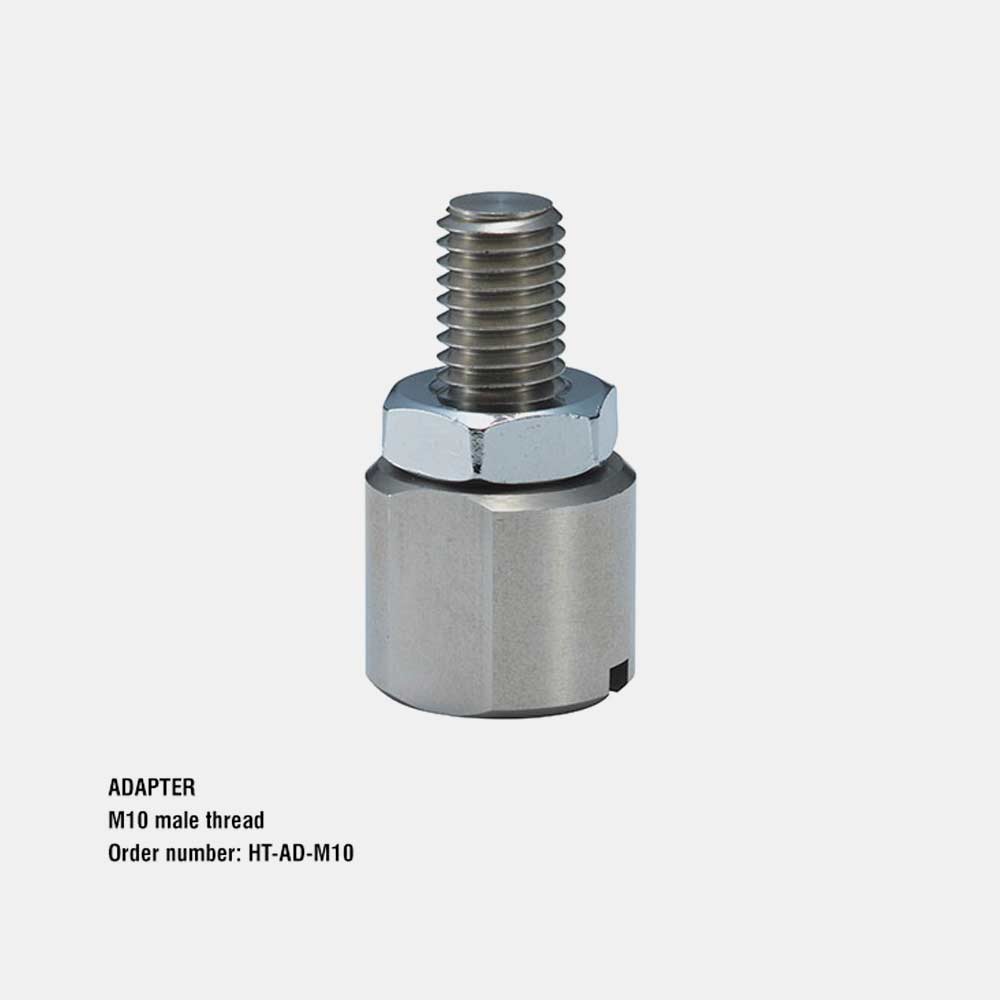

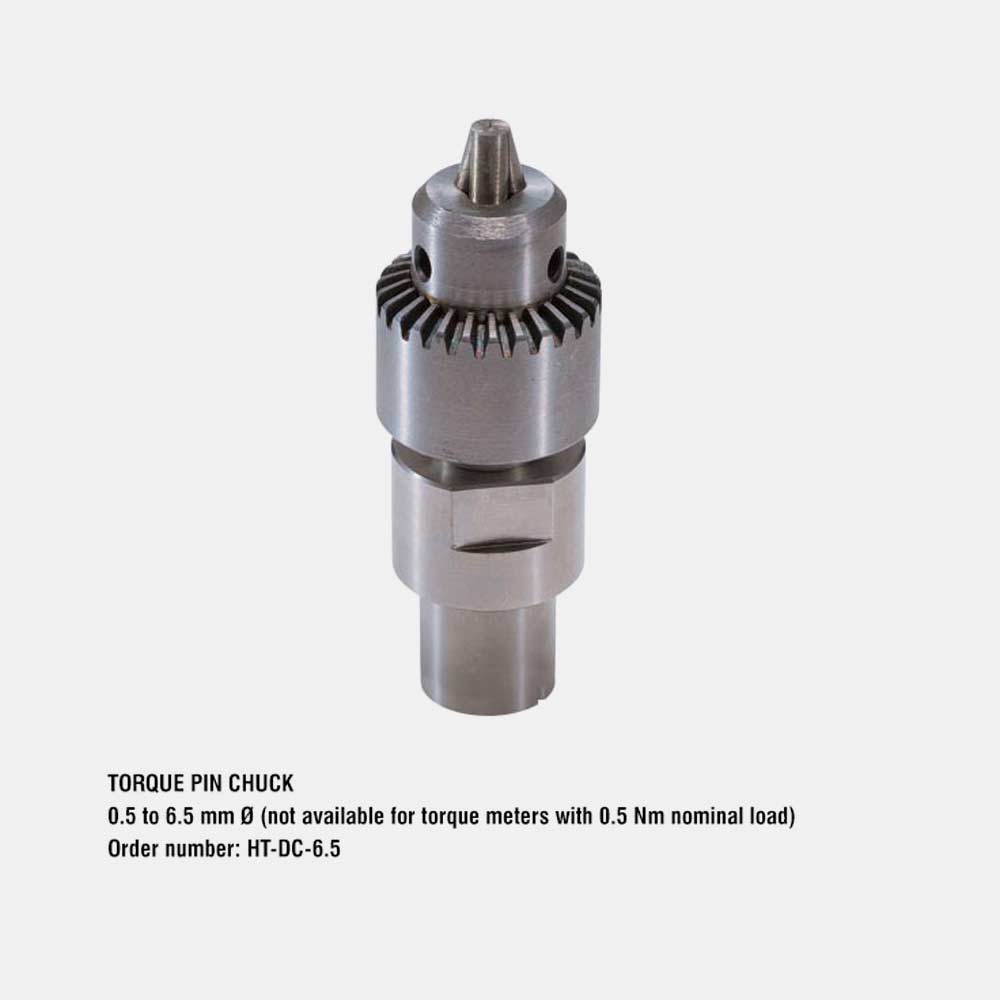

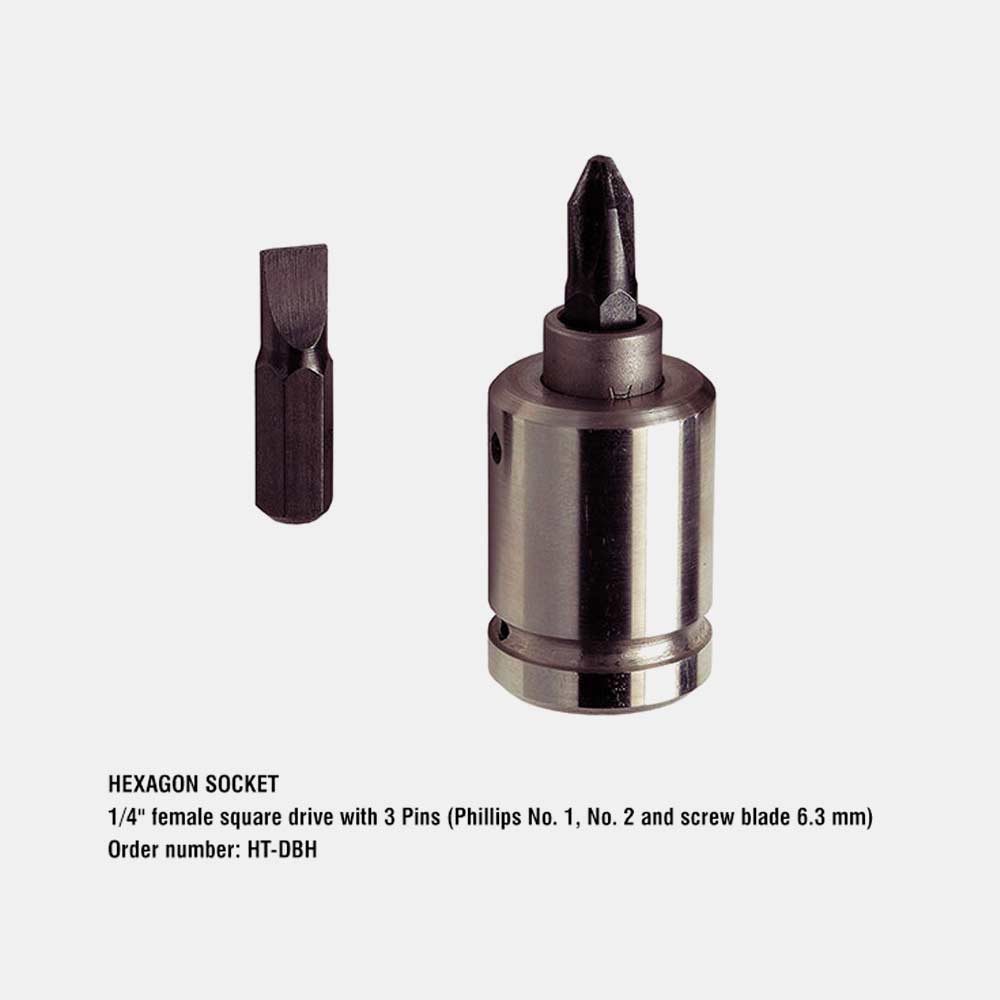

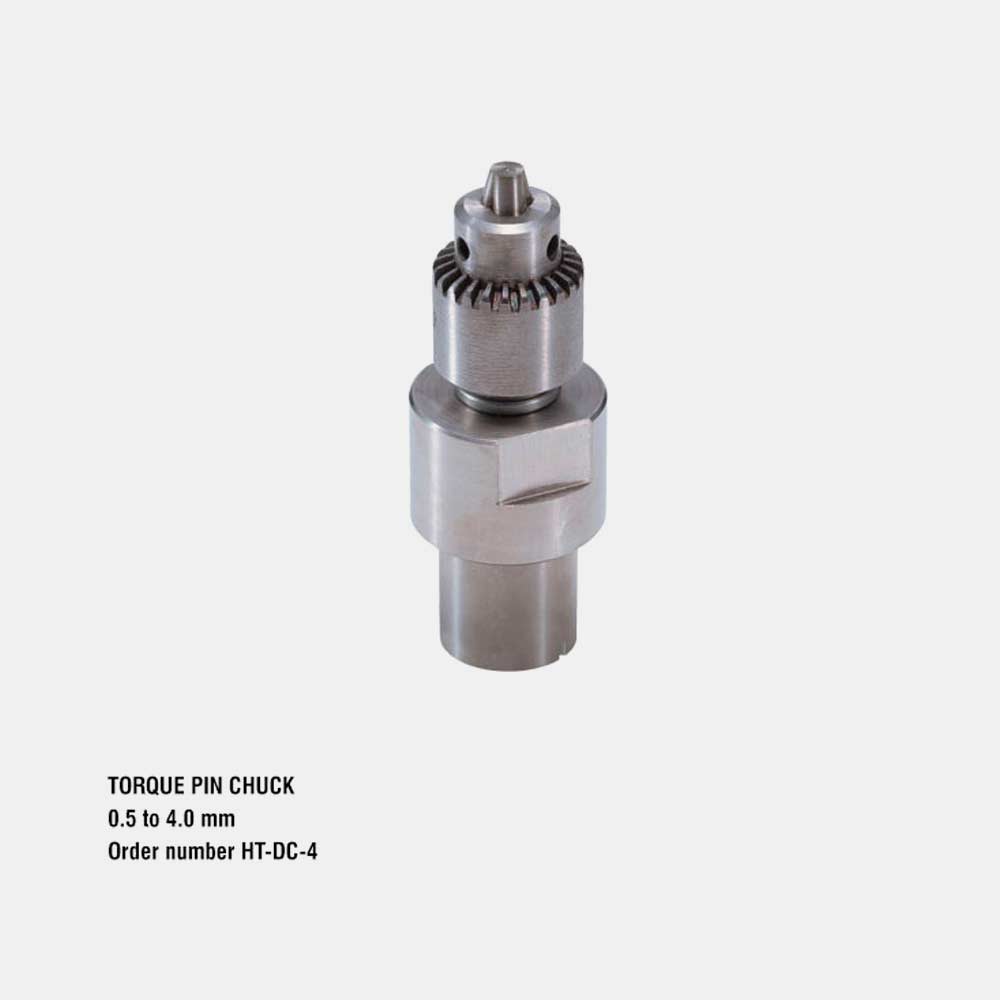

I torsiometri vengono forniti senza terminazioni. Tuttavia è possibile equipaggiare lo strumento con diverse terminazioni a scelta (HT-DC-6.5 / HT-9.5SQ / HT-DBH / HT-DC-13 / HT-DC-4 / HT-AD-M10) oppure con dispositivi di afferraggio con 4 perni utili per bloccare provini che richiedono una presa salda da serrare tramite vite con monopola.
Certificati
Tutti gli strumenti IMADA vengono prodotti in Giappone e sono accompagnati con un rapporto di taratura emesso dal fabbricante, conforme allo standard “ISO/IEC17025:2005”. Si consiglia di far certificare periodicamente gli strumenti di misura da uno dei moltissimi centri ACCREDIA presenti sul territorio nazionale. Per maggiori informazioni visita la pagina certificati.
