TAA-MTS
sistema per la misura della coppia/angolo

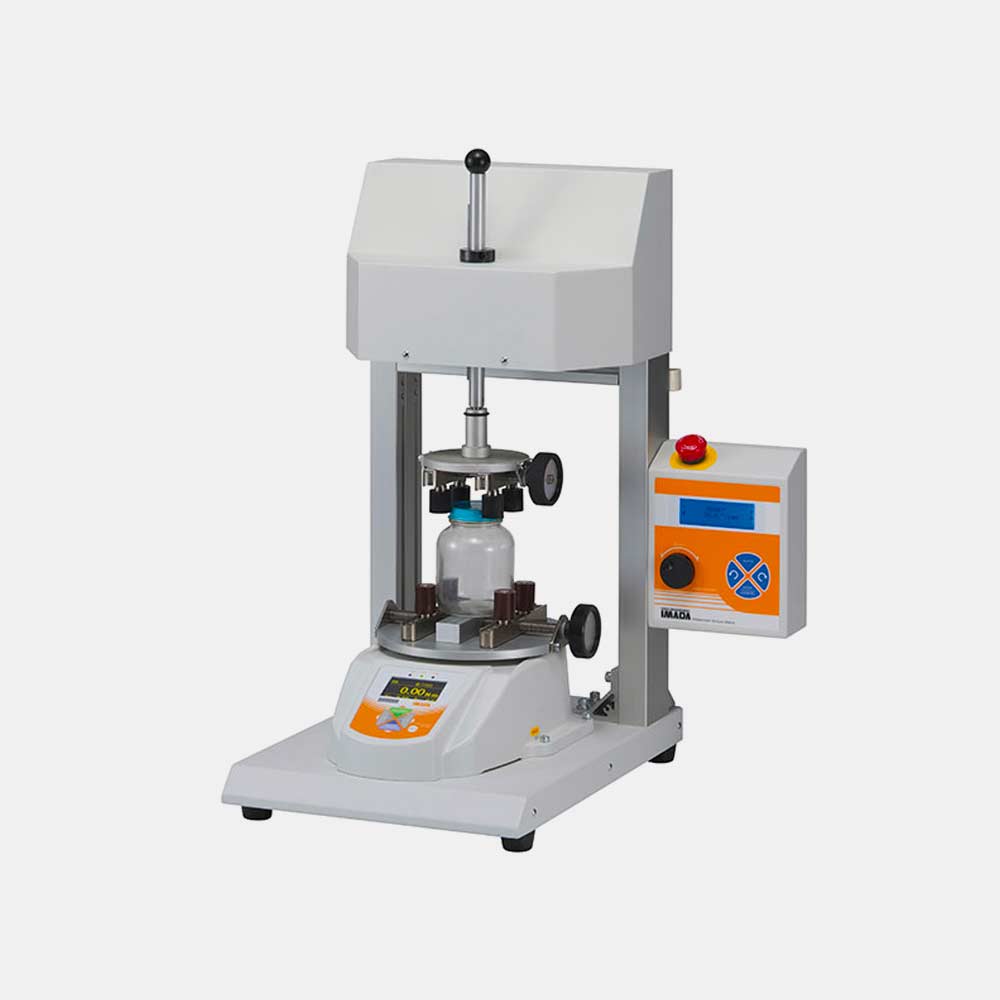

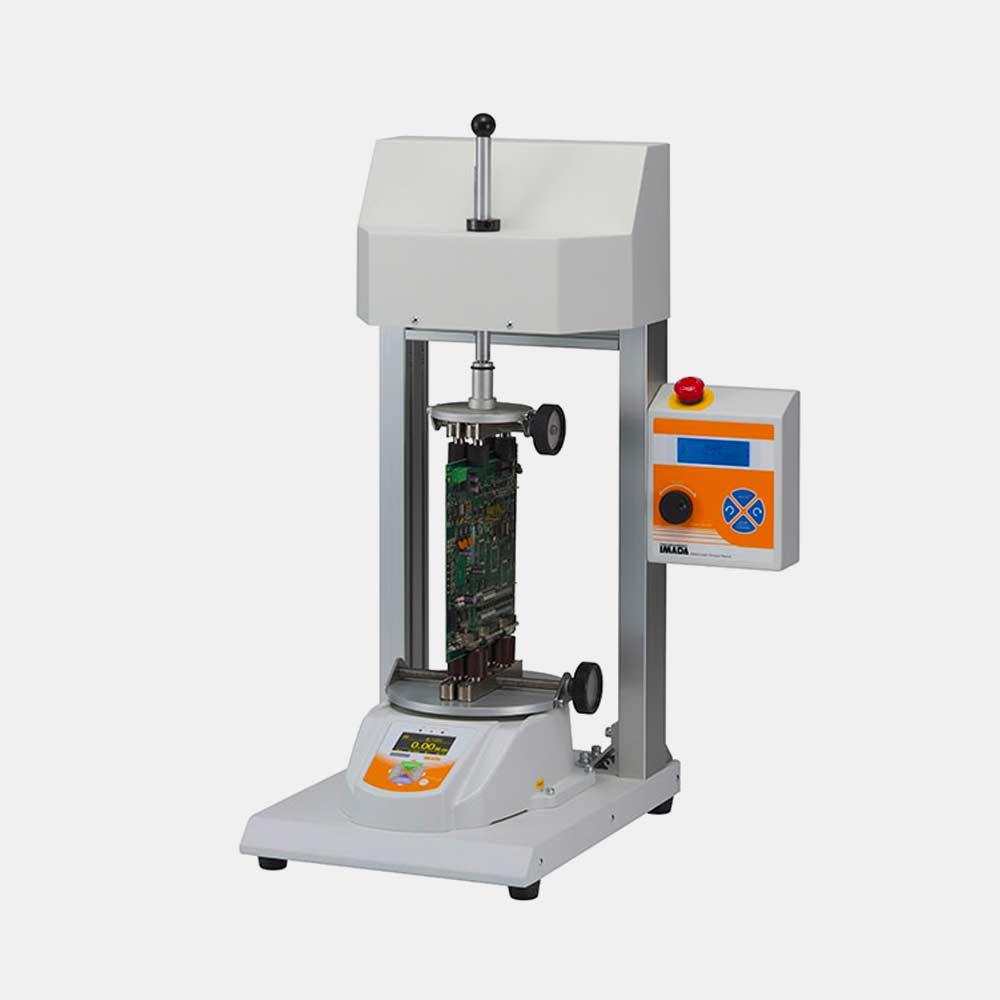

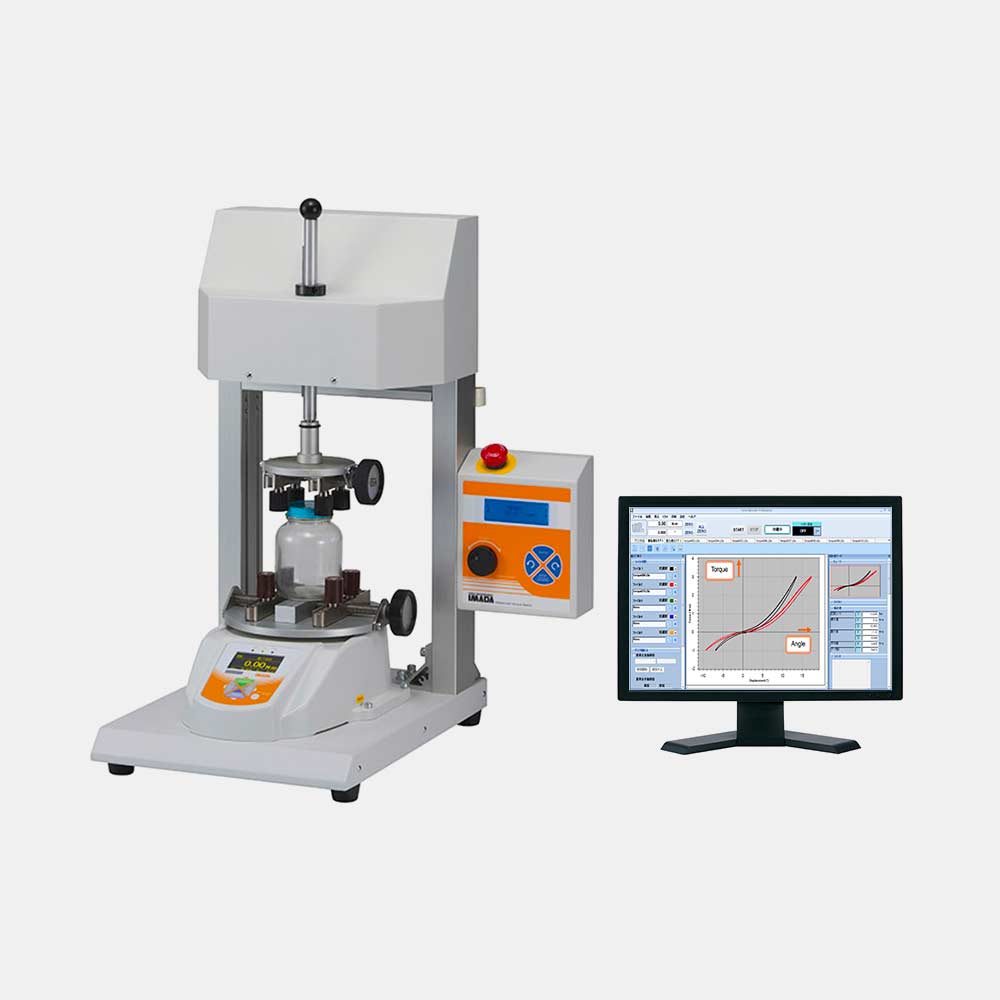

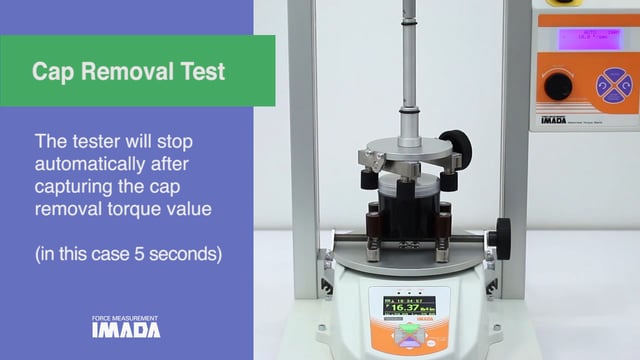

L’unità TAA-MTS è un sistema per la misura della coppia/angolo composto da uno stativo motorizzato con movimento rotativo a velocità regolabile mod. MTS-RA equipaggiato con encoder angolare interno, di un torsiometro digitale avanzato modello DTXA provvisto di un secondo canale dedicato alla misura in contemporanea dello spostamento, di una coppia di dispositivi di afferraggio (superiore e inferiore), di un cavo mod. CB-728 e del software Force Recorder Professional. L’elevata frequenza di campionamento di 2000 Hz cattura valori precisi e disegna dettagliati grafici della coppia/angolo. Grazie al controllo motorizzato della velocità è possibile garantire l’uniformità dei risultati pur con operatori diversi e la possibilità di effettuare test di durabilità impossibili da realizzare a mano. Ideale per perfezionare la funzionalità di tanti prodotti durante la fase progettuale.
Ogni unità (TAA-MTS-TB) viene venduta comprensiva dei 4 elementi standard necessari per effettuare le misurazioni della coppia-angolo. E’ possibile tuttavia configurare il sistema con dispositivi di afferraggio differenti rispetto a quelli inclusi nella fornitura standard in modo da creare un’unità che rispecchi le proprie necessità di prova. Il sistema può essere fornito anche senza tavolo e nessun mandrino superiore (TAA-MTS-Z). Per maggiori informazioni sulle caratteristiche tecniche di ciascun componente si prega di far riferimento alla pagina del prodotto.
Software

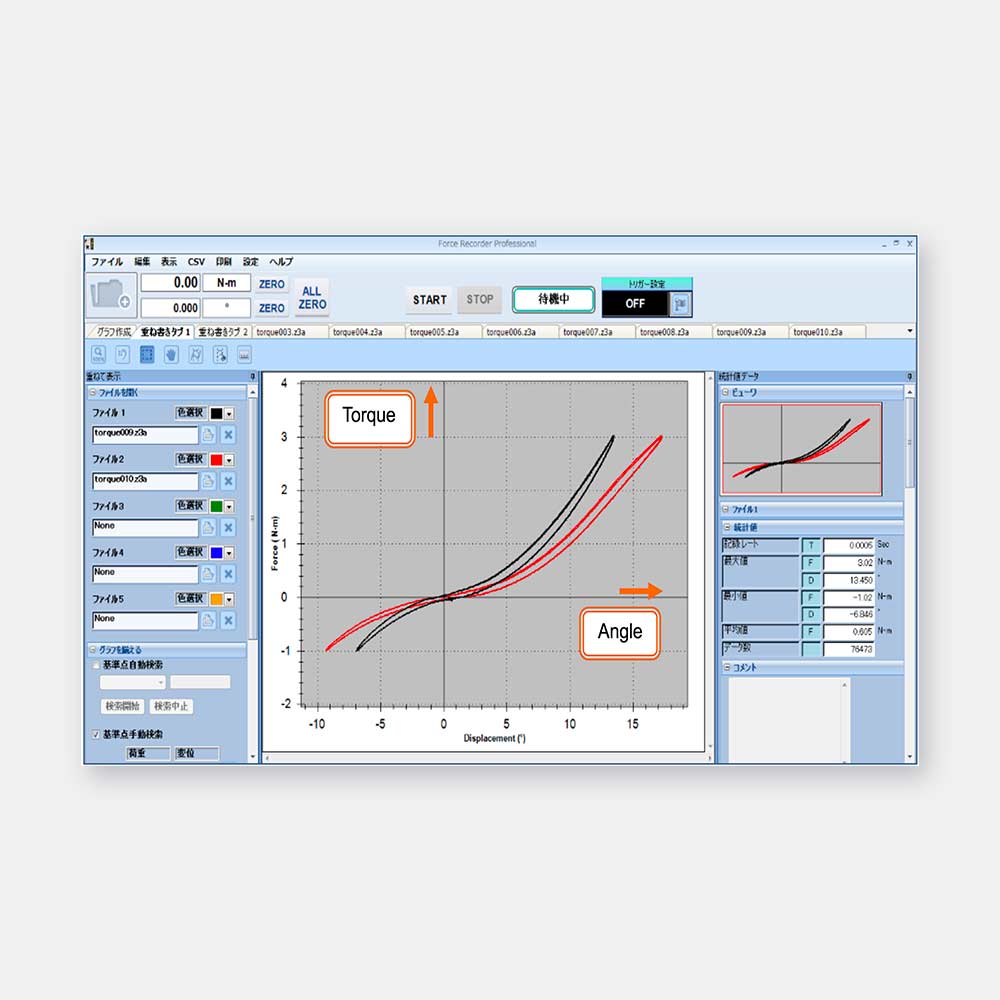

Il software di acquisizione dati Force Recorder Professional consente di inviare in tempo reale i valori della prova al PC e di trasformarli in versione grafica. Consente inoltre di impostare varie funzioni di calcolo per valutare dettagliatamente la funzionalità dei prodotti, dall’individuazione di eventuali difetti di progettazione prima della produzione fino all’identificazione dei punti critici qualitativi durante il processo di produzione.
Il grafico ottenuto permette di visualizzare ed elaborare l’esito sia di un singolo test che di test multipli, evidenziati da curve colorate sovrapposte per un immediato confronto visivo dell’andamento delle diverse prove. Dopo aver effettuato un test è possibile stampare un report che, oltre alla rappresentazione grafica della prova, contiene anche i riferimenti del test (data, operatore, lotto, note varie) e il dettaglio dei risultati ottenuti mediante le funzioni di calcolo preimpostate oppure scaricare direttamente i risultati in un foglio di Excel. L’elevata velocità di acquisizione dei dati (2000 Hz) consente di avere una curva estremamente dettagliata che può essere ulteriormente ispezionata con la funzione di zoom.
Caratteristiche tecniche
| | TAA-MTS-□N |
| Unità di misura | Per i valori di coppia: N-m, N-cm (selezionabili)
Per i valori dello spostamento: °(angolo) |
| Capacità | 2N-m(200N-cm), 5N-m(500N-cm), 10N-m(1000N-cm) |
| Risoluzione di lettura | Coppia = 4 digit ( Ex：la risoluzione del TAA-MTS-5N è di 0.001N-m [0.1N-cm] ）
Angolo = 0.001° (via software F.R. Professional) e 0.01° (sul display del torsiometro) |
| Precisione | Coppia = +/- 0.5% F.S. +/-1 digit）
Angolo = +/- 0.1°+/- 1 digit |
| Altezza provini | max. 140, 240 o 340 mm (altre altezze su richiesta) |
| Frequenza di campionamento | Il torsiometro cattura i valori della coppia a 2000 data/ sec |
| Aggiornamento display | 16 data/sec |
| Velocità di rotazione | 3 – 90 °/s selezionabile |
| Porte di collegamento | USB
RS232 – Impostazione standard (8, 1, N, 19200)
Mitutoyo Digimatic
Uscita analogica da ± 2 V DC
Comparatore a 3 soglie (-NG/OK/+NG) |
| Funzioni del torsiometro | Display customizzabile (header/footer)
Registra la coppia massima raggiunta (in senso orario e/o antiorario).
Memoria interna (1000 data)
Comparatore (OK/NG judgment)
Display reversibile
Inversione del segno
Azzeramento automatico ad intervalli regolabili
Spie luminose per il sovraccarico e le soglie discriminanti (passa/scarto)
Funzione di controllo passa/scarto tramite impostazione di un valore minimo e massimo
Funzione di spegnimento automatico
Dumpling
Data e tempo associate alle prove
Può rilevare due valori di picco per ogni misurazione
Funzione di blocco delle impostazioni |
| Funzioni dello stativo | 3 modalità operative:
Manuale (la rotazione è azionata mantenendo premuto il pulsante)
Ciclica (ripete il movimento apri/chiudi in base ai settaggi impostati)
Monodirezionale (rotazione monodirezionale automatica fino al valore impostato) |
| Funzioni in abbinamento | Misura l’Angolo al valore di picco della coppia
Azzeramento del valore dell'Angolo al valore di coppia selezionata
Modalità automatica (Ciclica e monodirezionale), funzioni di Overload stop e torque Control |
| Alimentazione | Torsiometro = con batterie ricaricabili con autonomia di 8h e tempo di ricarica di 2h
Stativo = AC100V~ 240V |
| Temperatura d’esercizio | Da 0 a 40°C (con umidità relativa dal 20 all’ 8o%) |
| Accessori | Software Force-Recorder Professional, CD driver (include un semplice software per acquisizione dati), cavo di alimentazione, AC adattatore, cavo per connessione al torsiometro mod. CB-728, cavo USB, fusibile di ricambio, manuale, certificato di Inspezione, chiave a L |
*1 Quando viene applicata la massima forza, lo stativo può subire una deflessione verso l’alto e verso il basso (circa. +/-0.5mm).
*2 La corsa, in altre parole, è la massima distanza misurata a partire dal codolo di un dinamometro della serie Z al piano dello stativo
*3 Altre velocità disponibili. Vedi la pagina dello stativo scelto: link
*4 Non è possibile garantire una prevenzione perfetta contro la rottura del sensore
*5 Il valore del “force control” è specificata dal valore assoluto
Le specifiche tecniche sono soggette a modifiche senza preavviso!
Modelli
Modelli disponibili
| Modello | Caratteristiche | Max. Altezza Campione |
| TAA-MTS-□□N-TB | Standard | 140 mm |
| TAA-MTS-□□N-L-TB | A corsa estesa | 240 mm |
| TAA-MTS-□□N-2L-TB | A corsa estesa (2x) | 340 mm |
| TAA-MTS-□□N-Z | Senza afferraggi *2 *3 | 140 mm |
* 1 : □□ Si prega di scegliere la capacità adeguata (2N-m/5N-m/10N-m).
* 2 : E’ possibile customizzare il sistema per provini con altezza superiore ai 340mm.
* 3 : L’opzione a corsa estesa è disponibile anche per il modello tipo “Z”.
