TAA-HTG
sistema palmare portatile per la misura della coppia/angolo

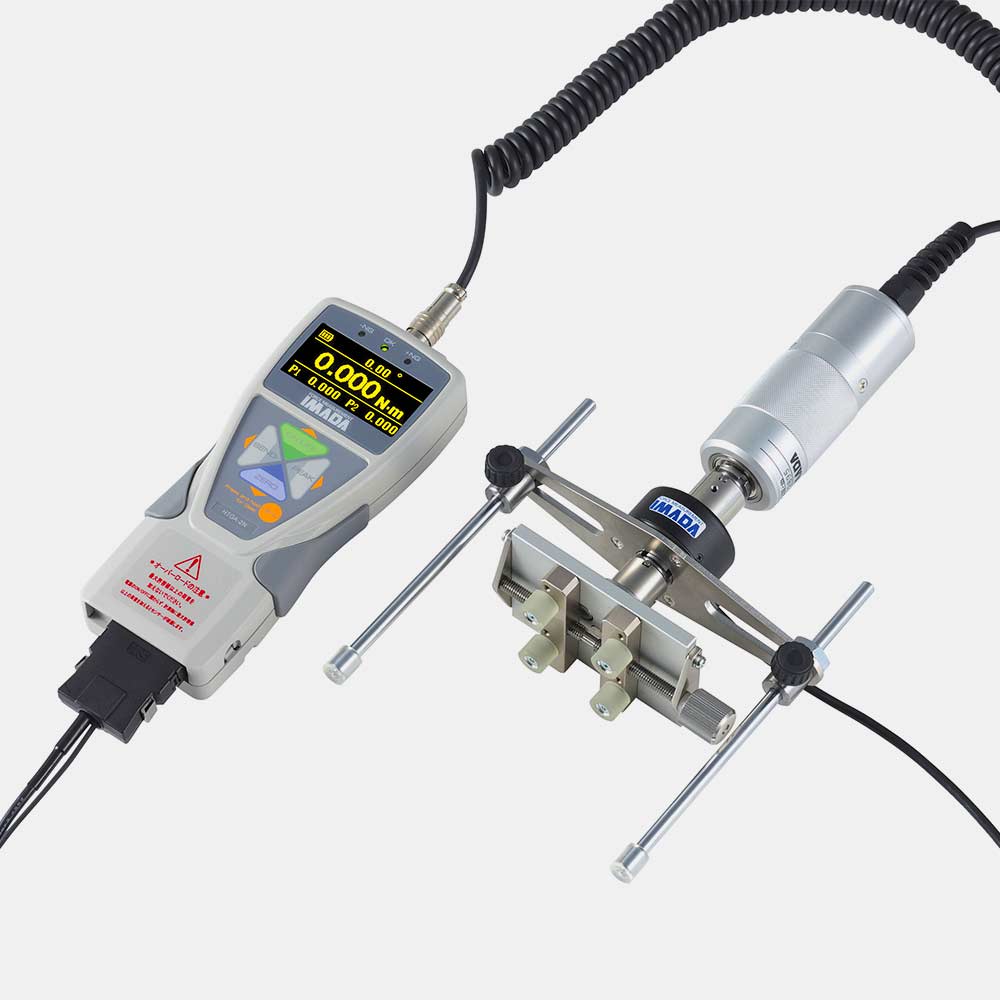

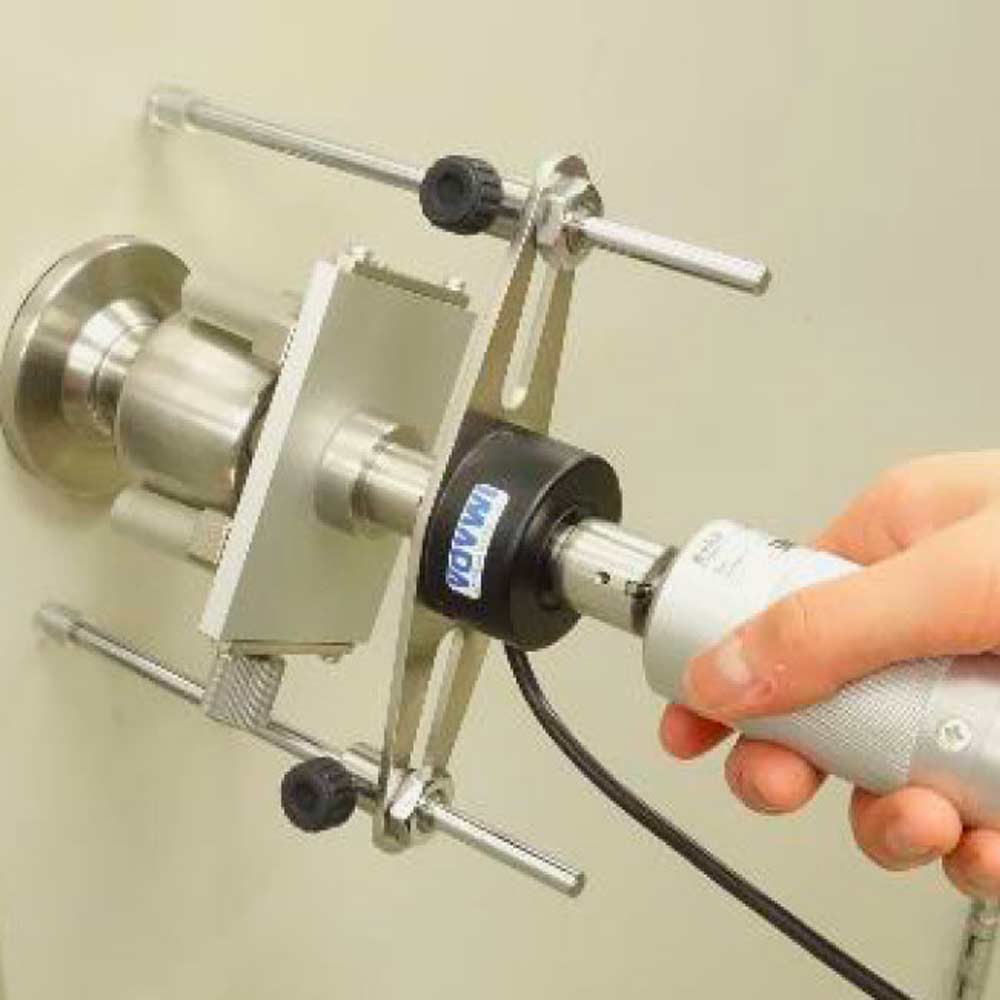

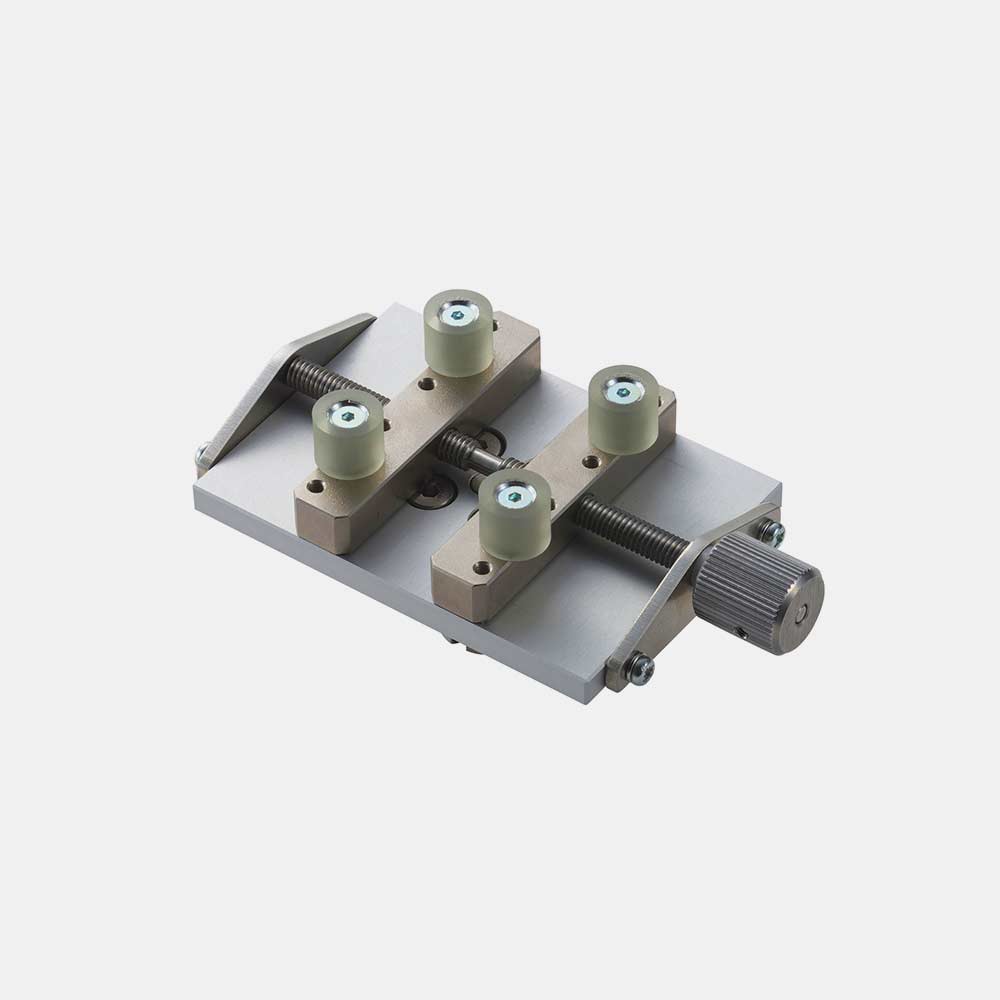

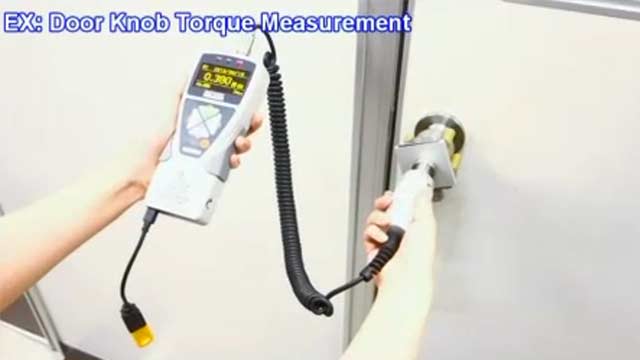

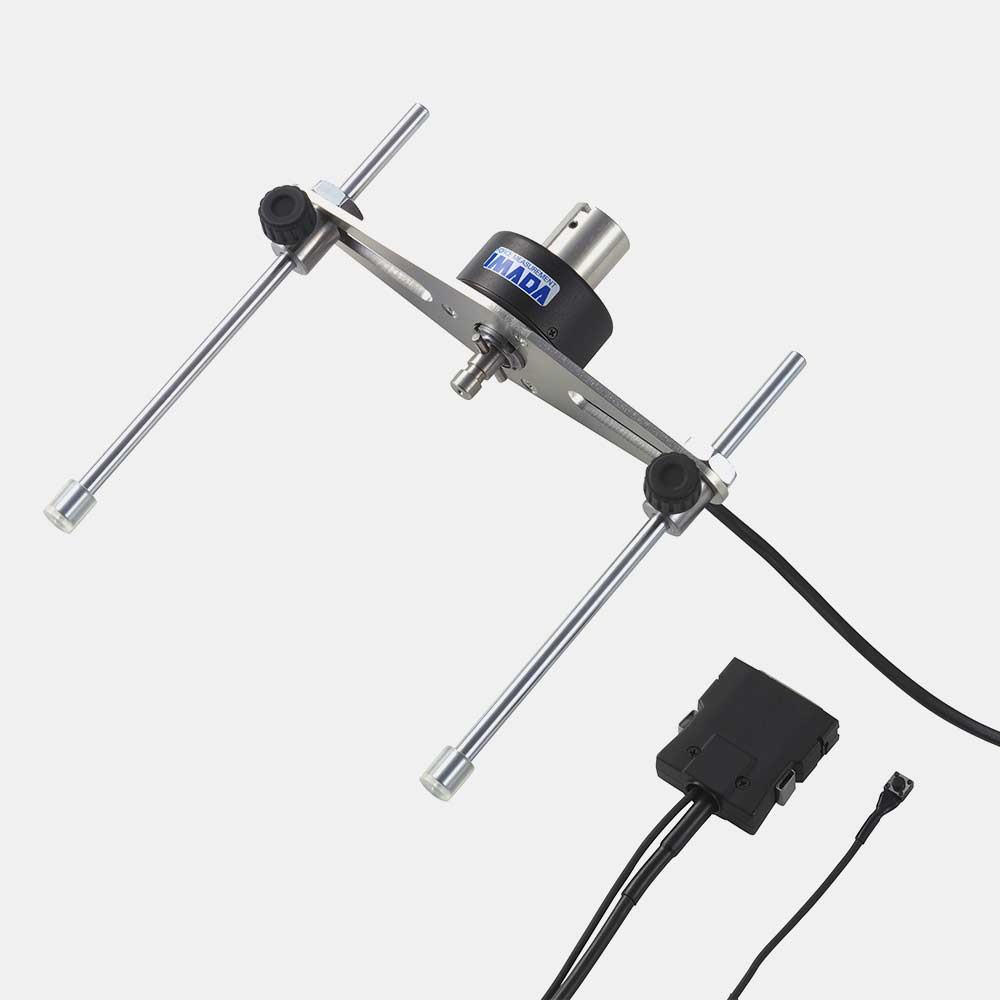

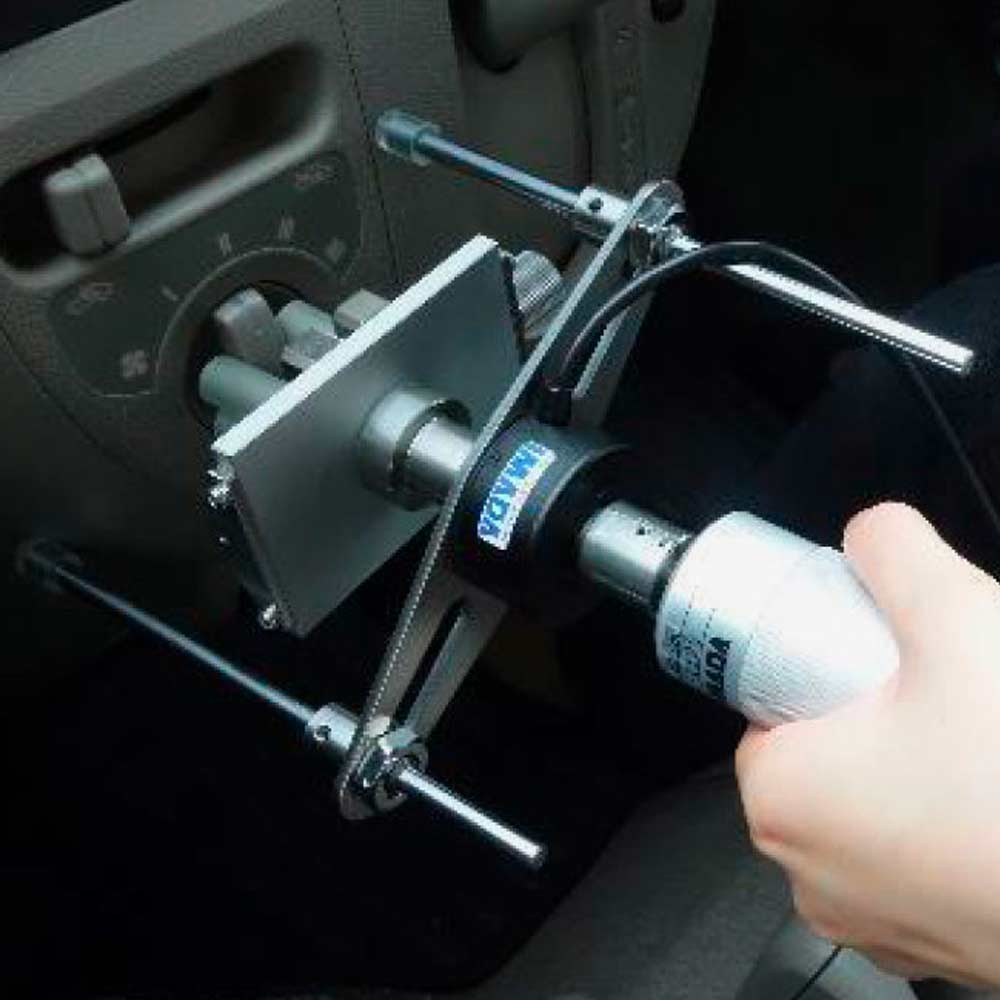

Il TAA-HTG è un sistema per la misura della coppia/angolo portatile, poco ingombrante e ampiamente customizzabile, ideale per testare provini particolari direttamente nel loro ambiente di utilizzo. L’unità è composta da un torsiometro palmare digitale avanzato modello HTGA provvisto di un secondo canale dedicato alla misura in contemporanea dell’angolo, di un encoder angolare collocato alla fine del manipolo torsiometrico, da un dispositivo per afferrare i campioni da testare, da un cavo mod. CB-728 e dal software Force Recorder Professional. L’elevata frequenza di campionamento di 2000 Hz dello strumento consente di catturare valori precisi e di disegnare dettagliati grafici della coppia in funzione dell’angolo. Per configurare il sistema più idoneo alle proprie esigenze si prega di contattarci per individuare la soluzione ad hoc..
Software
Il software di acquisizione dati Force Recorder Professional consente di inviare in tempo reale i valori della prova al PC e di trasformarli in versione grafica. Consente inoltre di impostare varie funzioni di calcolo per valutare dettagliatamente la funzionalità dei prodotti, dall’individuazione di eventuali difetti di progettazione prima della produzione fino all’identificazione dei punti critici qualitativi durante il processo di produzione.
Il grafico ottenuto permette di visualizzare ed elaborare l’esito sia di un singolo test che di test multipli, evidenziati da curve colorate sovrapposte per un immediato confronto visivo dell’andamento delle diverse prove. Dopo aver effettuato un test è possibile stampare un report che, oltre alla rappresentazione grafica della prova, contiene anche i riferimenti del test (data, operatore, lotto, note varie) e il dettaglio dei risultati ottenuti mediante le funzioni di calcolo preimpostate oppure scaricare direttamente i risultati in un foglio di Excel. L’elevata velocità di acquisizione dei dati (2000 Hz) consente di avere una curva estremamente dettagliata che può essere ulteriormente ispezionata con la funzione di zoom.
Caratteristiche tecniche
| | TAA-HTG-□N |
| Unità di misura | Per i valori di coppia: N-m, N-cm (selezionabili)
Per i valori dello spostamento: °(angolo) |
| Capacità | 2N-m(200N-cm), 5N-m(500N-cm), 10N-m(1000N-cm) |
| Risoluzione di lettura | Coppia = 4 digit ( Ex：la risoluzione del TAA-MTS-5N è di 0.001N-m [0.1N-cm] ）
Angolo = 0.001° (via software F.R. Professional) e 0.01° (sul display del torsiometro) |
| Precisione | Coppia = +/- 0.5% F.S. +/-1 digit）
Angolo = +/- 0.1°+/- 1 digit |
| Altezza provini | A seconda del morsetto scelto |
| Frequenza di campionamento | Il torsiometro cattura i valori della coppia a 2000 data/ sec |
| Aggiornamento display | 16 data/sec |
| Movimento di rotazione | Manuale, tramite manipolo, o statico a seconda della soluzione di prova configurata |
| Porte di collegamento | USB
RS232 – Impostazione standard (8, 1, N, 19200)
Mitutoyo Digimatic
Uscita analogica da ± 2 V DC
Comparatore a 3 soglie (-NG/OK/+NG) |
| Funzioni del torsiometro | Display customizzabile (header/footer)
Registra la coppia massima raggiunta (in senso orario e/o antiorario).
Memoria interna (1000 data)
Comparatore (OK/NG judgment)
Display reversibile
Inversione del segno
Azzeramento automatico ad intervalli regolabili
Spie luminose per il sovraccarico e le soglie discriminanti (passa/scarto)
Funzione di controllo passa/scarto tramite impostazione di un valore minimo e massimo
Funzione di spegnimento automatico
Dumpling
Data e tempo associate alle prove
Può rilevare due valori di picco per ogni misurazione
Funzione di blocco delle impostazioni |
| Funzioni dello stativo | 3 modalità operative:
Manuale (la rotazione è azionata mantenendo premuto il pulsante)
Ciclica (ripete il movimento apri/chiudi in base ai settaggi impostati)
Monodirezionale (rotazione monodirezionale automatica fino al valore impostato) |
| Funzioni in abbinamento | Misura l’Angolo al valore di picco della coppia
Azzeramento del valore dell'Angolo al valore di coppia selezionata
Modalità automatica (Ciclica e monodirezionale), funzioni di Overload stop e torque Control |
| Alimentazione | Torsiometro = con batterie ricaricabili con autonomia di 8h e tempo di ricarica di 2h |
| Temperatura d’esercizio | Da 0 a 40°C (con umidità relativa dal 20 all’ 8o%) |
| Accessori | Software Force-Recorder Professional, CD driver (include un semplice software per acquisizione dati), cavo di alimentazione, AC adattatore, cavo per connessione al torsiometro mod. CB-728, cavo USB, manuale, certificato di Inspezione |
Le specifiche tecniche sono soggette a modifiche senza preavviso!
Modelli
Modelli disponibili
| Modello | Caratteristiche | Dimensione Campione |
| TAA-HTG-□□N-XX | Sistema portatile da customizzare | A seconda del morsetto |
* 1 : □□ Si prega di scegliere la capacità adeguata (2N-m/5N-m/10N-m).
