MS
stativo ultra leggero a pomello
Gli stativi della serie MS della Imada sono traslatori compatti ed ultra leggeri ad azionamento manuale che consentono di applicare piccole Forze riducendo le perturbazioni introdotte dall’impiego manuale di un dinamometro. Sono progettati per eseguire un ampio numero di prove, sia in trazione sia in compressione, cercando di venire incontro all’esigenza dell’operatore di avere uno strumento facilmente trasportabile e capace di poter testare piccoli provini meccanici ed elettrici (Switch feeling test). Gli stativi della serie MS sono disponibili in diverse configurazioni. Richiedendo la versione FSA-MSL in abbinamento ai dinamometri della serie ZTA e al Software Force Recorder Professional, è possibile misurare la Forza-Spostamento.
Design

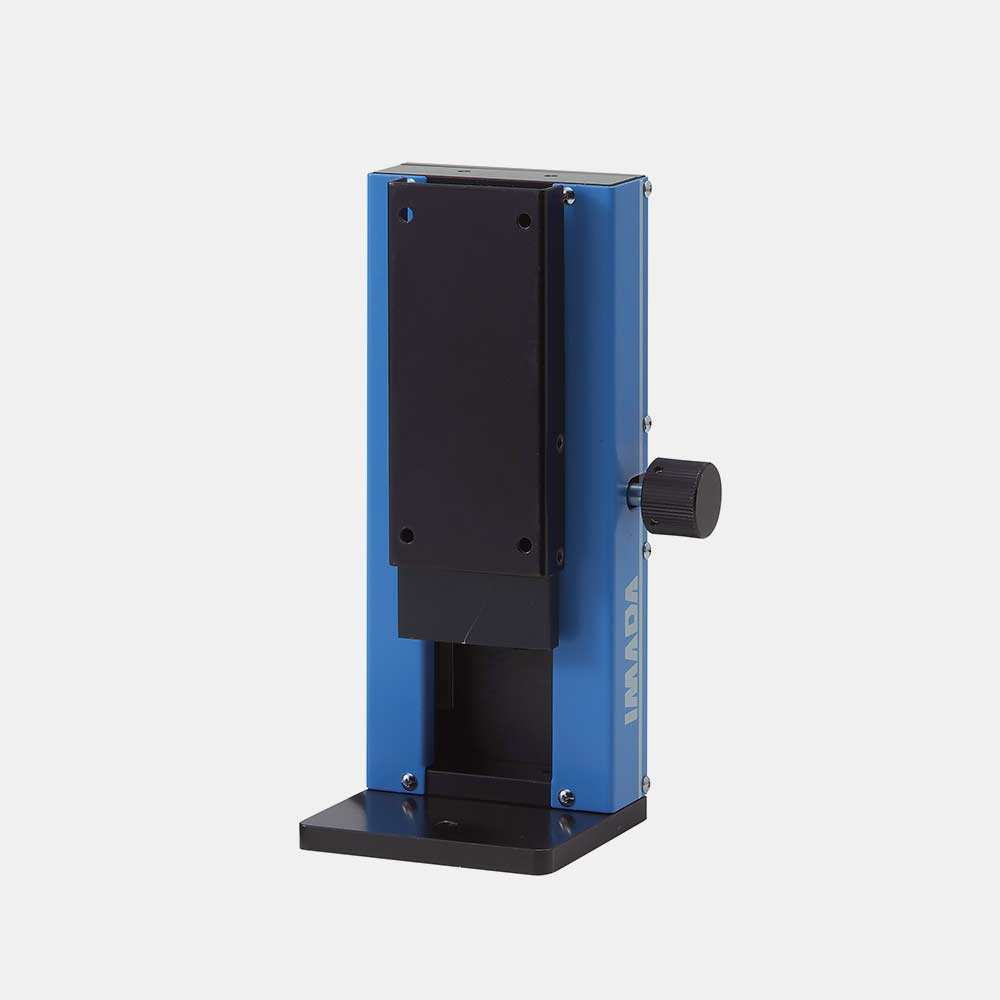

Gli stativi della serie MS sono costruiti secondo gli standard qualitativi giapponesi con materiali di prima qualità e la massima cura nei particolari. Sono compatti e affidabili, non richiedono manutenzione e grazie al peso ridotto sono facilmente trasportabili. La piattaforma di base è in acciaio brunito removibile, mentre la vite senza fine ed i supporti sono in acciaio inossidabile.

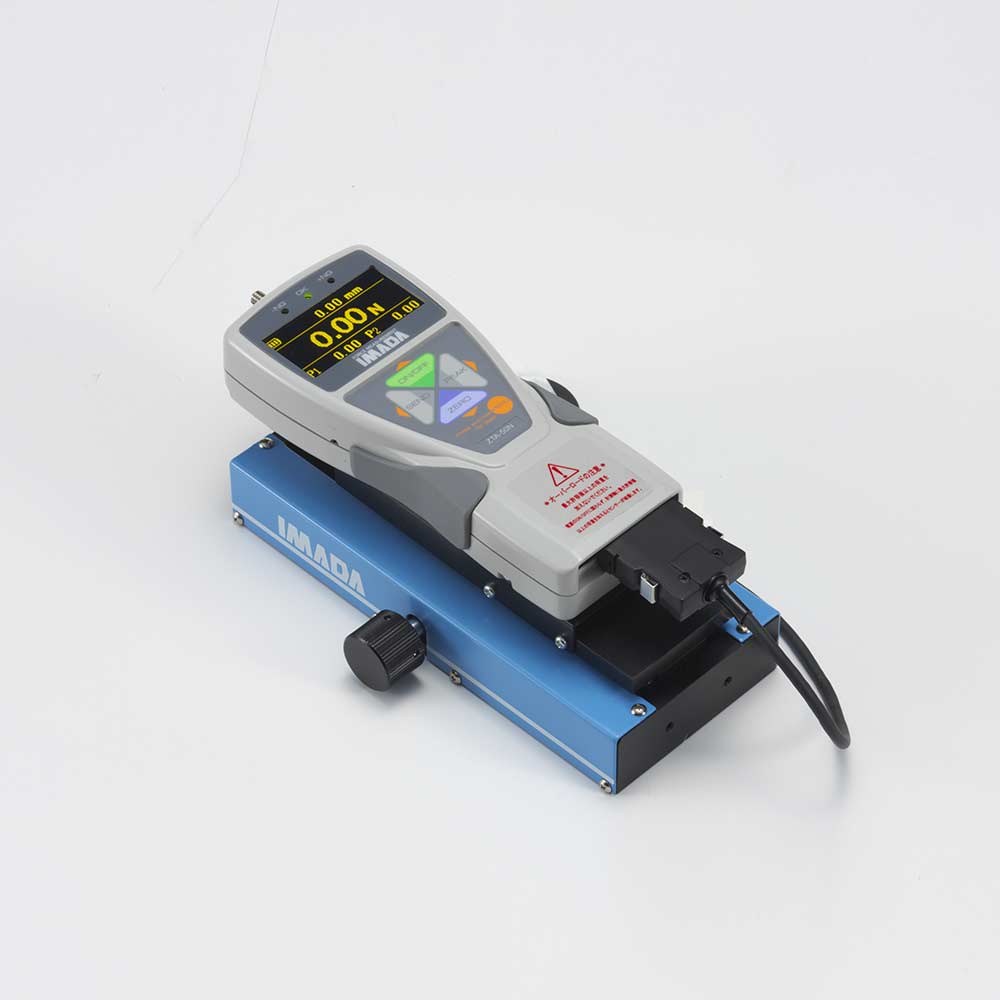

Gli stativi sono dotati di comando a pomello per offrire un movimento estremamente preciso, ideale per le prove sulle tastiere a membrana, per i piccoli componenti biomedicali, per l’elettronica e per la micromeccanica in generale. Possono essere utilizzati per eseguire prove sia in verticale, che in orizzontale, sia in posizione inclinata.

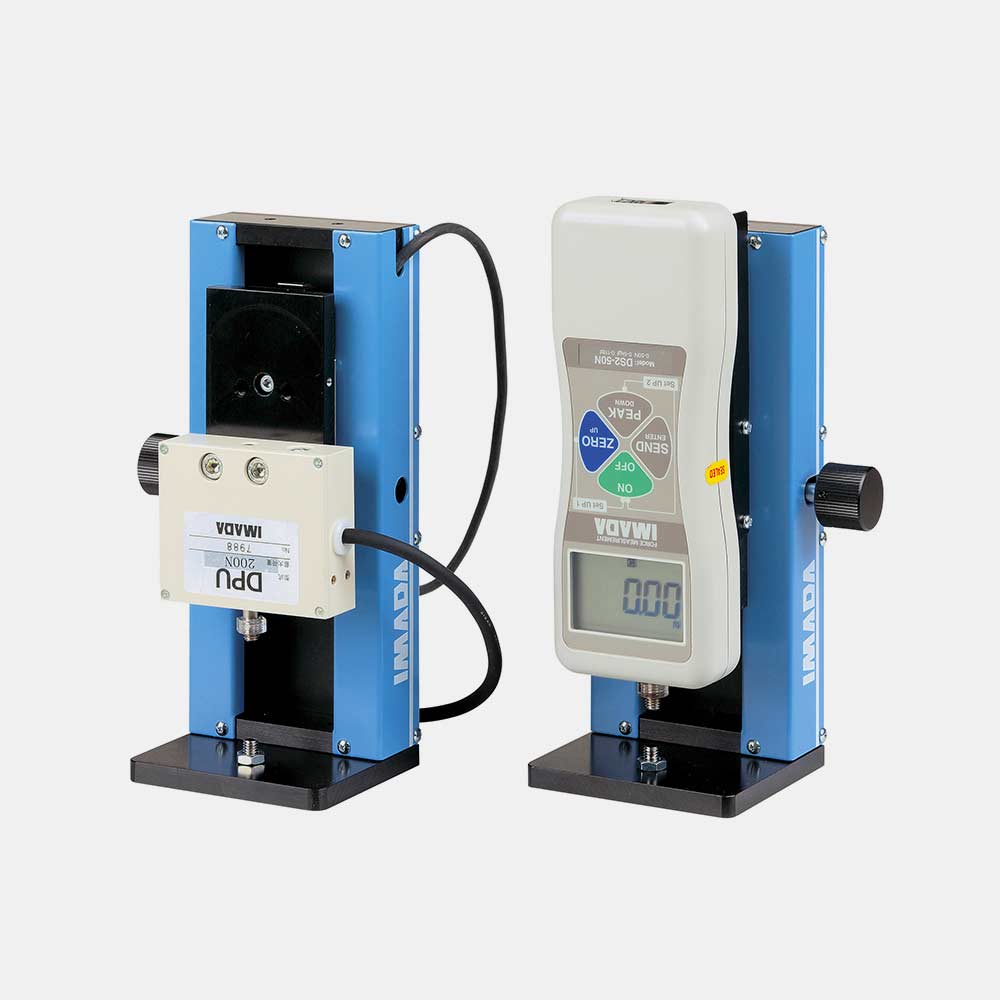

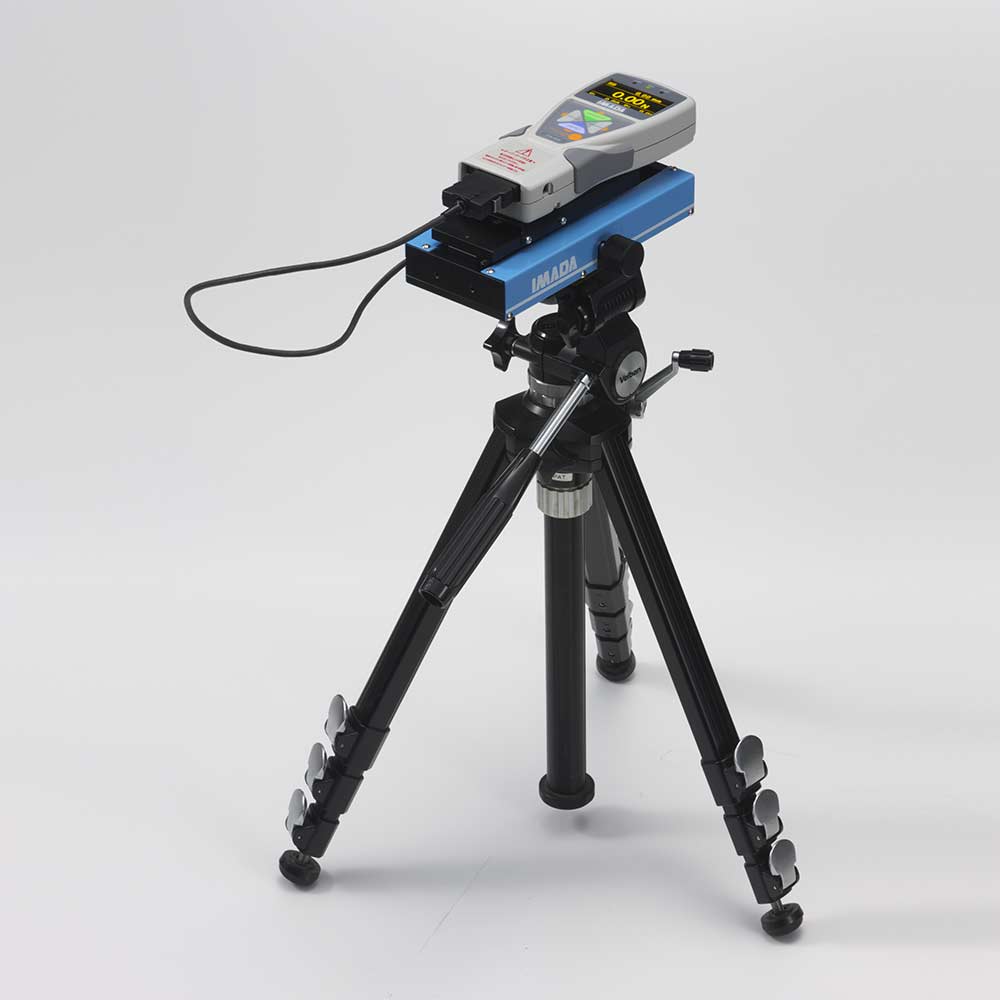

Gli stativi della serie MS possono accomodare qualsiasi dinamometro digitale della gamma Imada e sono versaltili per eseguire diverse tipologie di applicazioni. Corredando infatti il tester con la maniglia modello MS-01 si possono testare i meccanismi meccanici ed elettrici non removibili dislocati nel nostro ambiente quotidiano. Richiedendo la versione con gli adattatori con i fori per le viti modello MS-02 è possibile agganciare per esempio lo stativo ad un comune treppiedi ed utilizzare questa soluzione per eventuali applicazioni in cui è richiesta una determinata inclinazione.
FSA sistema per la misura della Forza/Spostamento

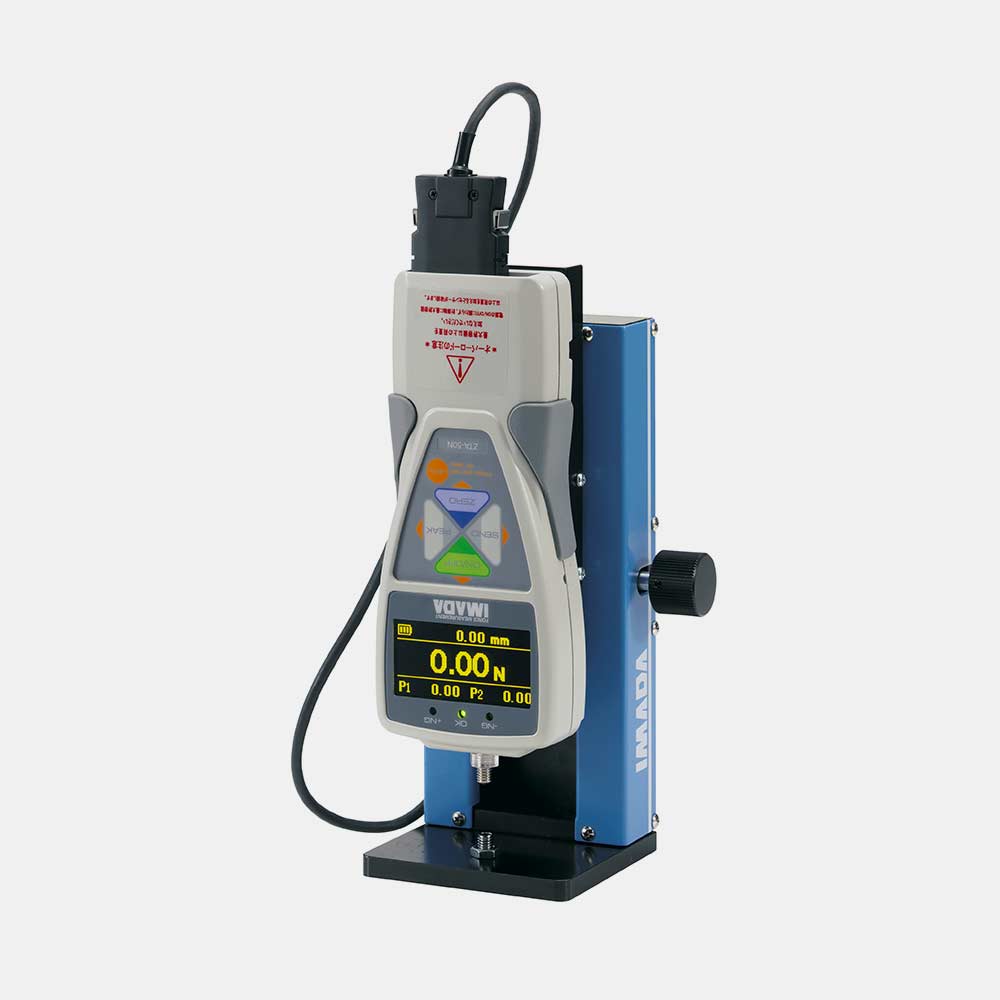

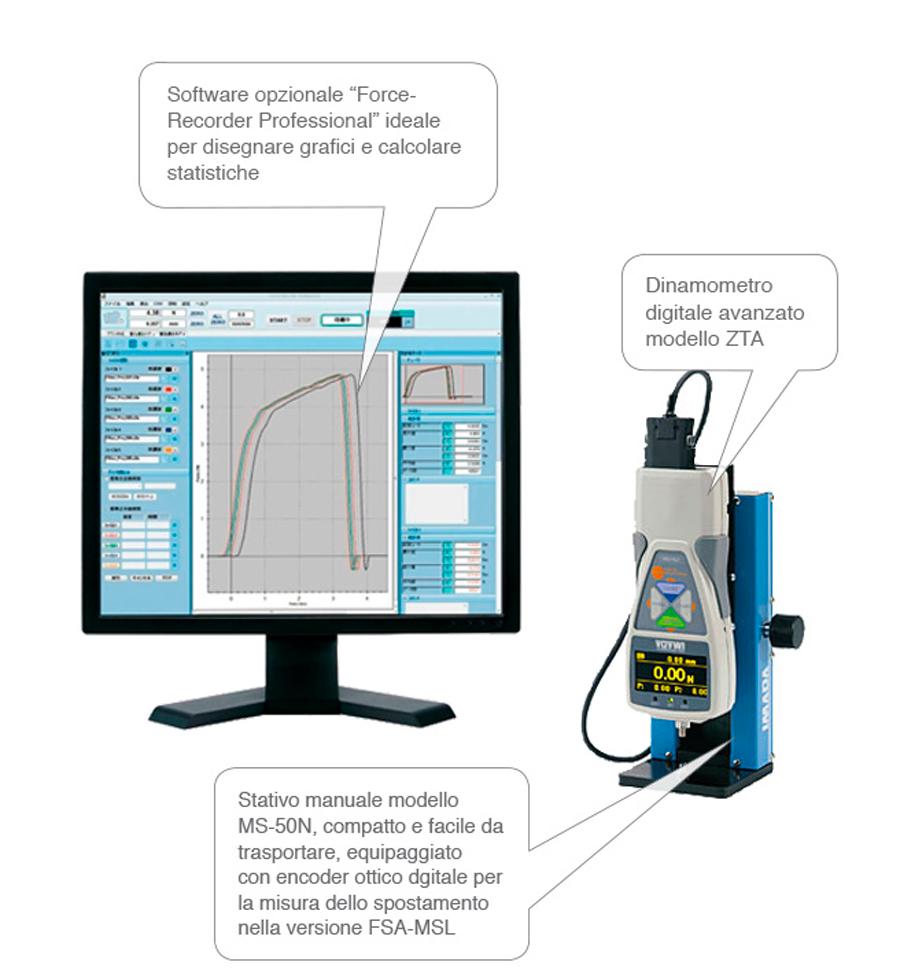

Scegliendo la versione dello stativo equipaggiata con encoder digitale e corredando il tester con i nuovi dinamometri della Serie ZTA ed il Software Force-Recorder Professional, è possibile creare un Banco di prova per la misura della Forza e dello Spostamento. Questo sistema viene indicato dalla sigla FSA-MSL-(2N-50N). Con questo sistema è possibile misurare e ottenere i grafici della Forza-Spostamento e della Forza-Tempo sul proprio PC.
