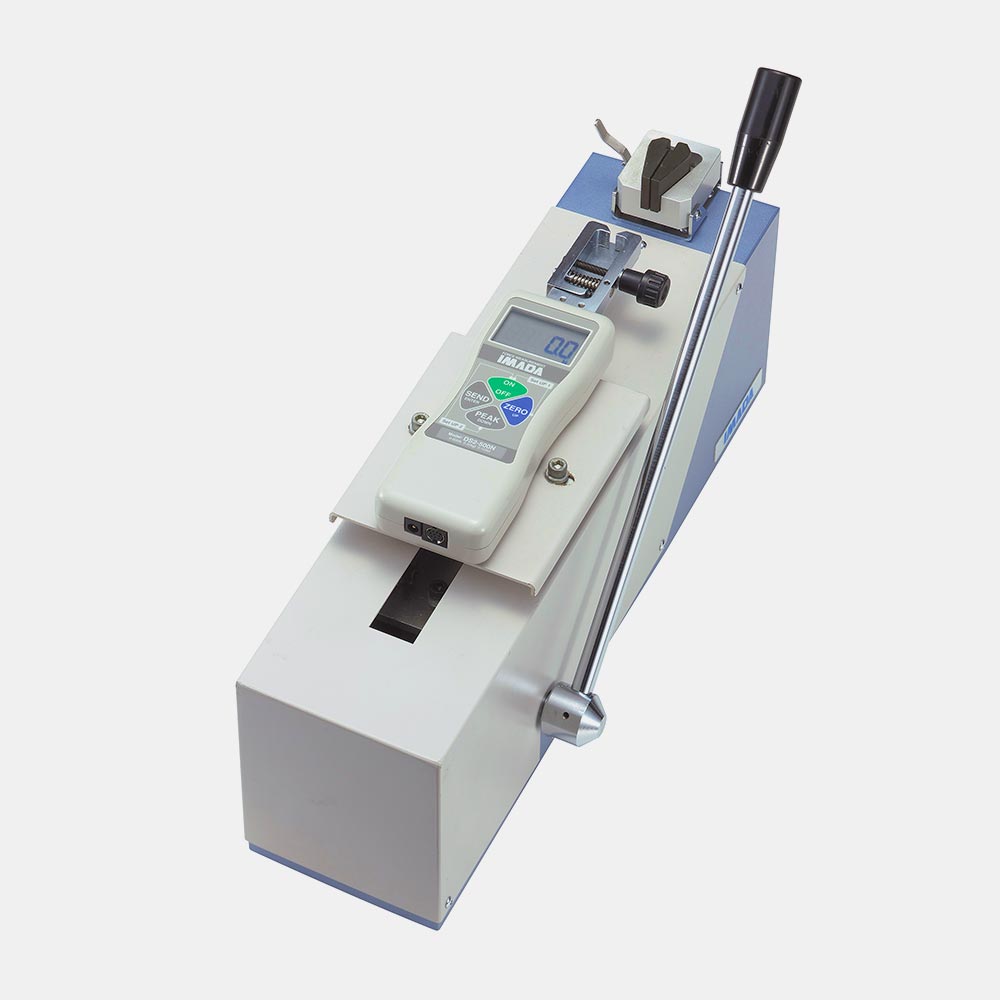

LH-500N
stativo orizzontale a leva per prove di strappo sui capicorda

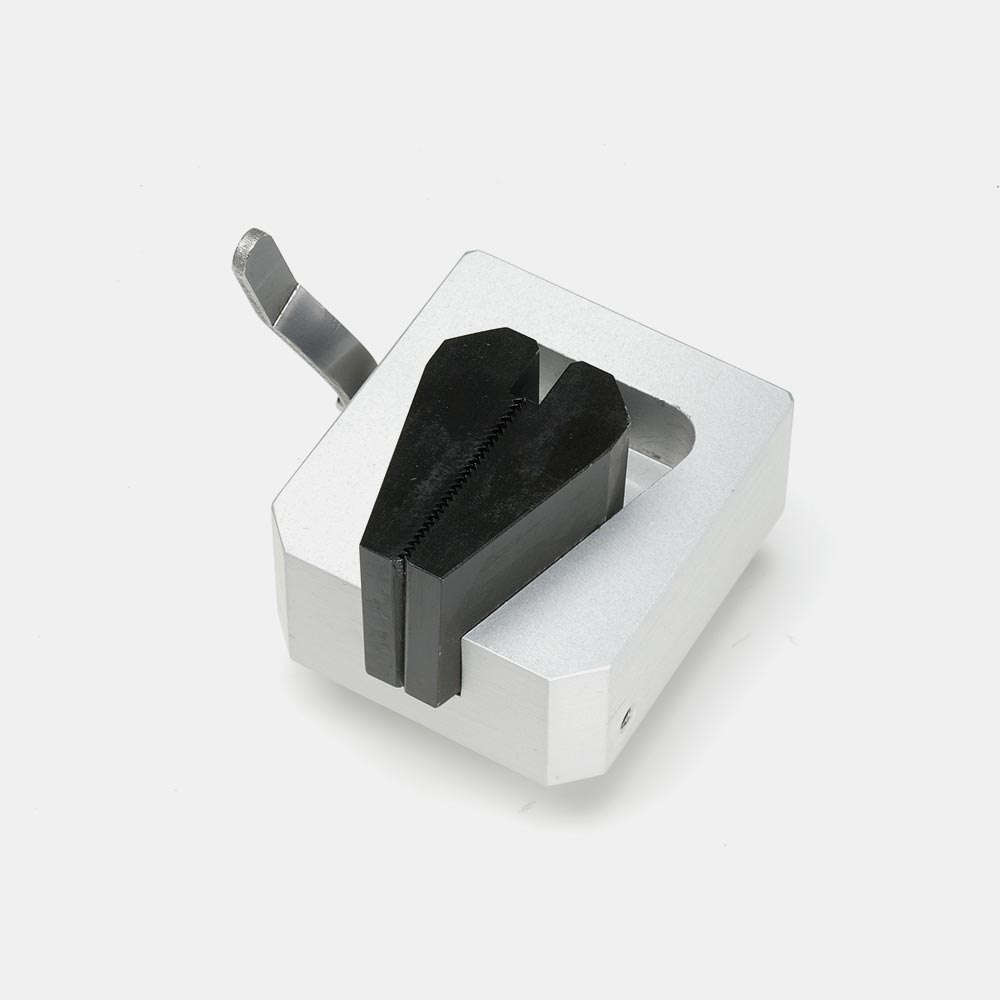

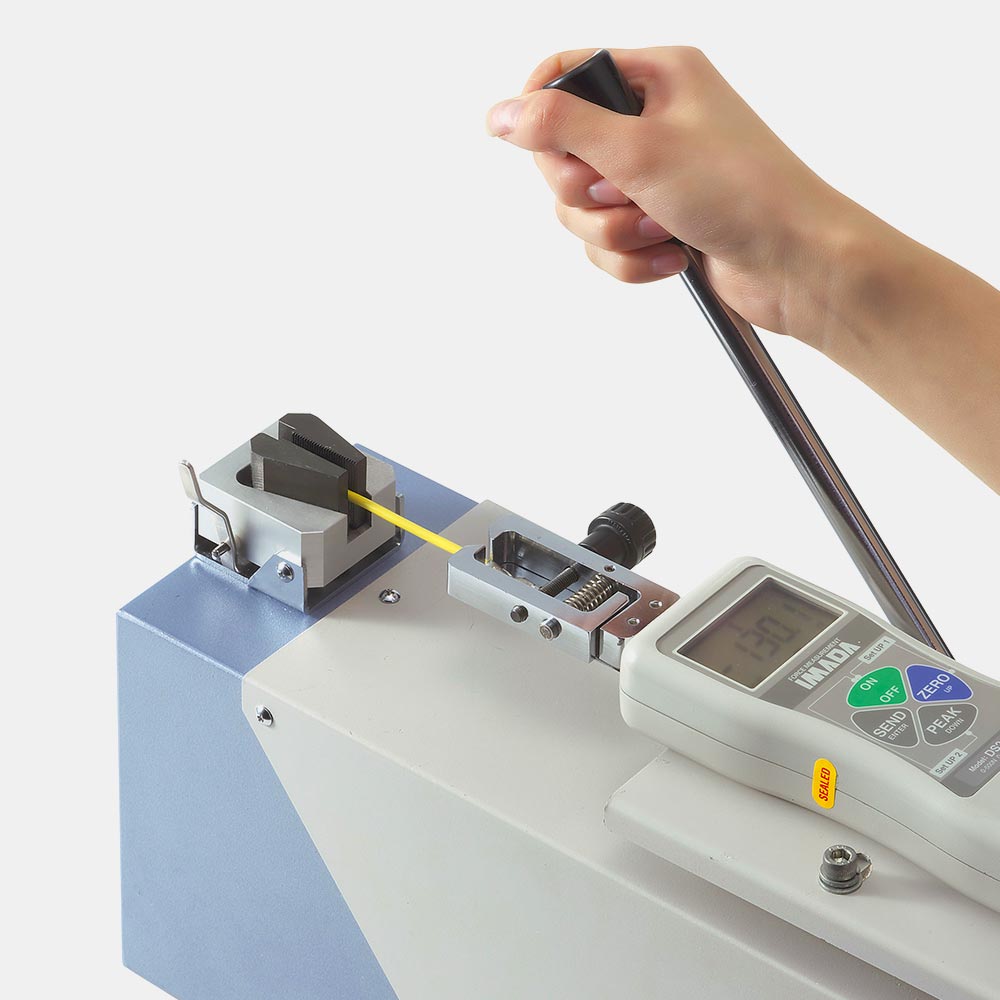

LH-500N stativo orizzontale a leva appositamente progettato per realizzare prove di strappo su terminali crimpati, aggraffati, saldati o incollati. Il banco di prova ha una capacità di carico fino a 50 Kgf e si compone dello stativo traslatore orizzontale con comando a leva modello LH-500N, equipaggiato di serie con i dispositivi blocca provino CW-500N e CH-500N. A questo sistema va aggiunto un dinamometro digitale Imada modello DS2-500N o un altro a scelta. L’azionamento avviene mediante leva laterale con movimento lineare della piastra mobile. La corsa massima dell’equipaggio mobile è di 85 mm.
Design robusto
Lo stativo è costruito secondo gli standard qualitativi giapponesi con materiali di prima qualità e la massima cura nei particolari. E’ formato da un robusto e pesante basamento con pannelli in alluminio verniciato a fuoco ed è provvisto di comando rapido a leva. Il dinamometro viene fissato sulla slitta mobile tramite viti per applicare una sollecitazione monoassiale in trazione o in compressione. Il banco ed il dinamometro sono dotati di ancoraggi filettati in passo metrico per il cambio rapido degli accessori. Il banco è stato studiato per essere impiegato nelle prove di strappo, ma può essere adottato in molte altre applicazioni semplicemente cambiando i morsetti.
