FSA-K2
sistemi economici per la misura della Forza-Spostamento
I banchi di prova della serie FSA-K2 sono sistemi motorizzati versatili per la misura della forza/spostamento ideali per realizzare accurate prove sui materiali ad un prezzo molto vantaggioso. I sistemi FSA-K2 sono disponibili in tre portate differenti fino ad una capacità massima di carico di 2500N.

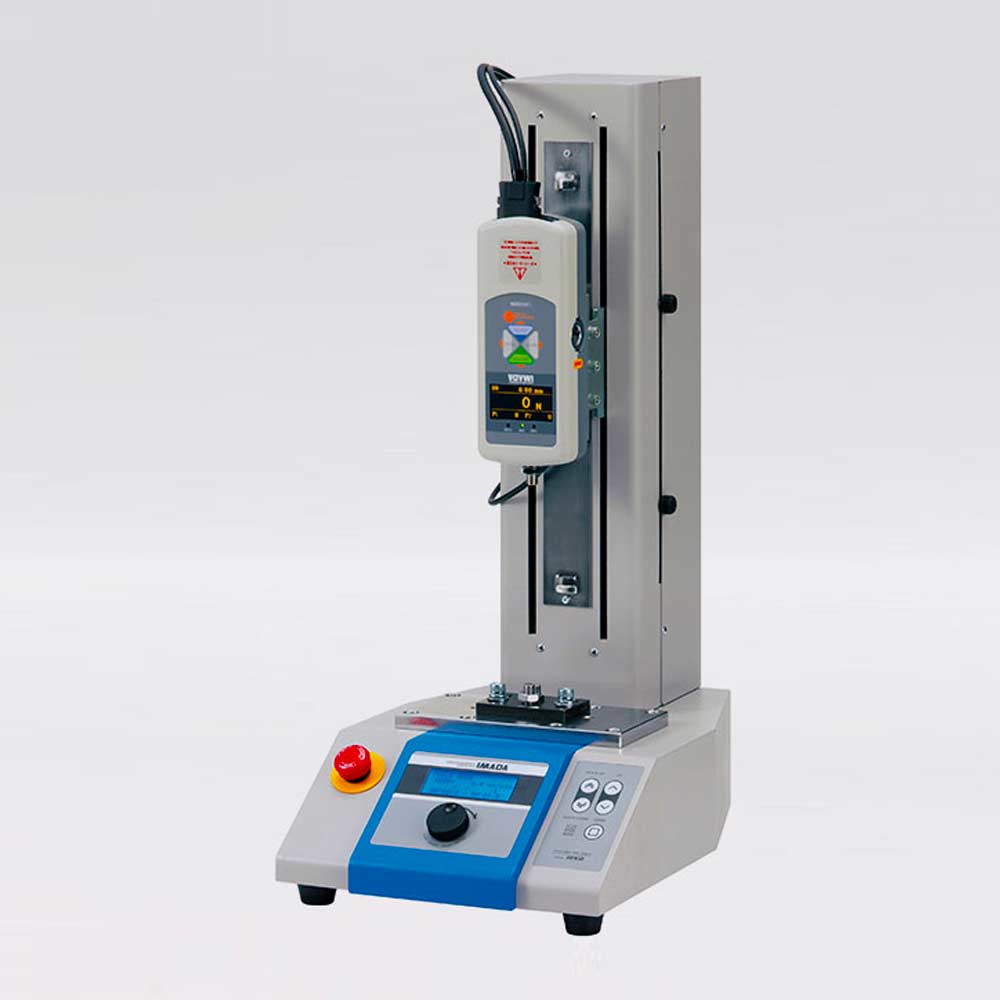

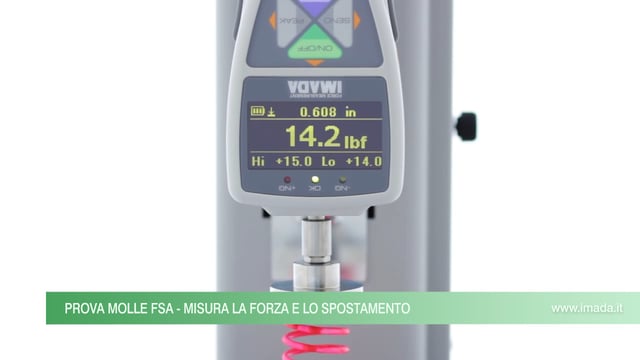

Ogni sistema è composto da uno stativo motorizzato della serie MX2-FA, equipaggiato con encoder interno, da un dinamometro digitale avanzato modello ZTA provvisto di secondo canale dedicato alla misura in contemporanea dello spostamento, da un cavo mod. CB-718 e dal software Force Recorder Professional.
Questo sistema, grazie al controllo motorizzato della velocità e all’elevata frequenza di campionamento di 2000 Hz del dinamometro, garantisce misurazioni precise e ripetibili e la possibilità di disegnare dettagliati grafici della forza/spostamento per un’accurata analisi dei materiali testati.
Per completare il sistema è necessario ordinare a parte i morsetti opzionali per l’afferraggio del provino da testare (NB: i dinamometri ZTA sono forniti di serie con un kit di 5 puntali).
Software
Il software di acquisizione dati Force Recorder Professional consente di inviare in tempo reale i valori della prova al PC e di trasformarli in versione grafica. Consente inoltre di impostare varie funzioni di calcolo per valutare dettagliatamente la funzionalità dei prodotti, dall’individuazione di eventuali difetti di progettazione prima della produzione fino all’identificazione dei punti critici qualitativi durante il processo di produzione.
Il grafico ottenuto permette di visualizzare ed elaborare l’esito sia di un singolo test che di test multipli, evidenziati da curve colorate sovrapposte per un immediato confronto visivo dell’andamento delle diverse prove. Dopo aver effettuato un test è possibile stampare un report che, oltre alla rappresentazione grafica della prova, contiene anche i riferimenti del test (data, operatore, lotto, note varie) e il dettaglio dei risultati ottenuti mediante le funzioni di calcolo preimpostate oppure scaricare direttamente i risultati in un foglio di Excel. L’elevata velocità di acquisizione dei dati (2000 Hz) consente di avere una curva estremamente dettagliata che può essere ulteriormente ispezionata con la funzione di zoom.
Caratteristiche tecniche
| | FSA-□□K2-□□N |
| Unità di misura | Per i valori di forza: N, kgf, lbf (selezionabili)
Per i valori dello spostamento: mm, inch (selezionabili) |
| Capacità | 2N (200gf), 5N (500gf), 20N (2kgf), 50N (5kgf), 100N (10kgf), 200N (20kgf), 500N (50kgf), 1000N (100kgf), 2500N (250kgf) |
| Risoluzione di lettura | Forza = 4 digit ( Ex：la risoluzione di un dinamometro da 5N è di 0.001N ）
Spostamento = 0.001 mm (via software F.R. Professional) e 0.01 mm (sul display del dinamometro) |
| Precisione | Forza = +/-0.2% F.S. +/-1digit）
Spostamento = +/-0.1mm +/-1 digit (senza carico) *1 |
| Corsa stativo *2 e velocità *3 | 0.5K2 = 230mm | 10-300mm/min
1K2 = 290mm | 10-300mm/min
2.5K2 = 290mm | 10-300mm/min |
| Frequenza di campionamento | Il dinamometro cattura i valori della forza a 2000 data/ sec |
| Aggiornamento display | 16 data/sec |
| Azionamento | Il movimento del supporto è azionato da un motore in corrente continua con velocità regolabile ed avviene tramite vite senza fine con cuscinetti a ricircolazione di sfere |
| Porte di collegamento | USB
RS232 – Impostazione standard (8, 1, N, 19200)
Mitutoyo Digimatic
Uscita analogica da ± 2 V DC
Comparatore a 3 soglie (-NG/OK/+NG) |
| Funzioni del dinamometro | Display customizzabile (header/footer)
Registra la forza massima raggiunta (in trazione e/o compressione).
Memoria interna (1000 data)
Comparatore (OK/NG judgment)
Display reversibile
Inversione del segno
Azzeramento automatico ad intervalli regolabili
Spie luminose per il sovraccarico e le soglie discriminanti (passa/scarto)
Funzione di controllo passa/scarto tramite impostazione di un valore minimo e massimo
Funzione di spegnimento automatico
Dumpling
Data e tempo associate alle prove
Può rilevare due valori di picco per ogni misurazione
Funzione di blocco delle impostazioni |
| Caratteristiche dello stativo | Finecorsa meccanici, pulsante per l’arresto di emergenza, funzione "overload prevention" *4 e "force control" *5 |
| Funzioni in abbinamento | Misura lo spostamento al valore di picco della forza
Azzeramento del valore dello spostamento al valore della forza selezionata |
| Alimentazione | Dinamometro = con batterie ricaricabili con autonomia di 8h e tempo di ricarica di 2h
Stativo = AC100V-240V |
| Temperatura d’esercizio | Da 0 a 40°C (con umidità relativa dal 20 all’ 8o%) |
| Accessori | Software Force-Recorder Professional, CD driver (include un semplice software per acquisizione dati), AC adattatore, cavo per connessione al dinamometro mod. CB-718, cavo USB, manuale, certificato di Inspezione |
*1 Quando viene applicata la massima forza, lo stativo può subire una deflessione verso l’alto e verso il basso (circa. +/-0.5mm).
*2 La corsa, in altre parole, è la massima distanza misurata a partire dal codolo di un dinamometro della serie Z al piano dello stativo
*3 Altre velocità disponibili. Vedi la pagina dello stativo scelto: link
*4 Non è possibile garantire una prevenzione perfetta contro la rottura del sensore
*5 Il valore del “force control” è specificata dal valore assoluto
Le specifiche tecniche sono soggette a modifiche senza preavviso!
Modelli
Modelli disponibili
| Modello *1 | Caratteristiche | Capacità max. | Descrizione |
| FSA-0.5K2-□□N | Da banco | 500 N | Sistema automatico motorizzato |
| FSA-1K2-□□N | Da banco | 1000 N | Sistema automatico motorizzato |
| FSA-2.5K2-□□N | Da banco | 2500 N | Sistema automatico motorizzato |
* 1 : □□ Si prega di scegliere la capacità adeguata del dinamometro (2N, 5N, 20N, 50N, 100N, 200N, 500N, 1000N, 2500N).
