DIS-IP calibratore per chiavi dinamometriche e avvitatori

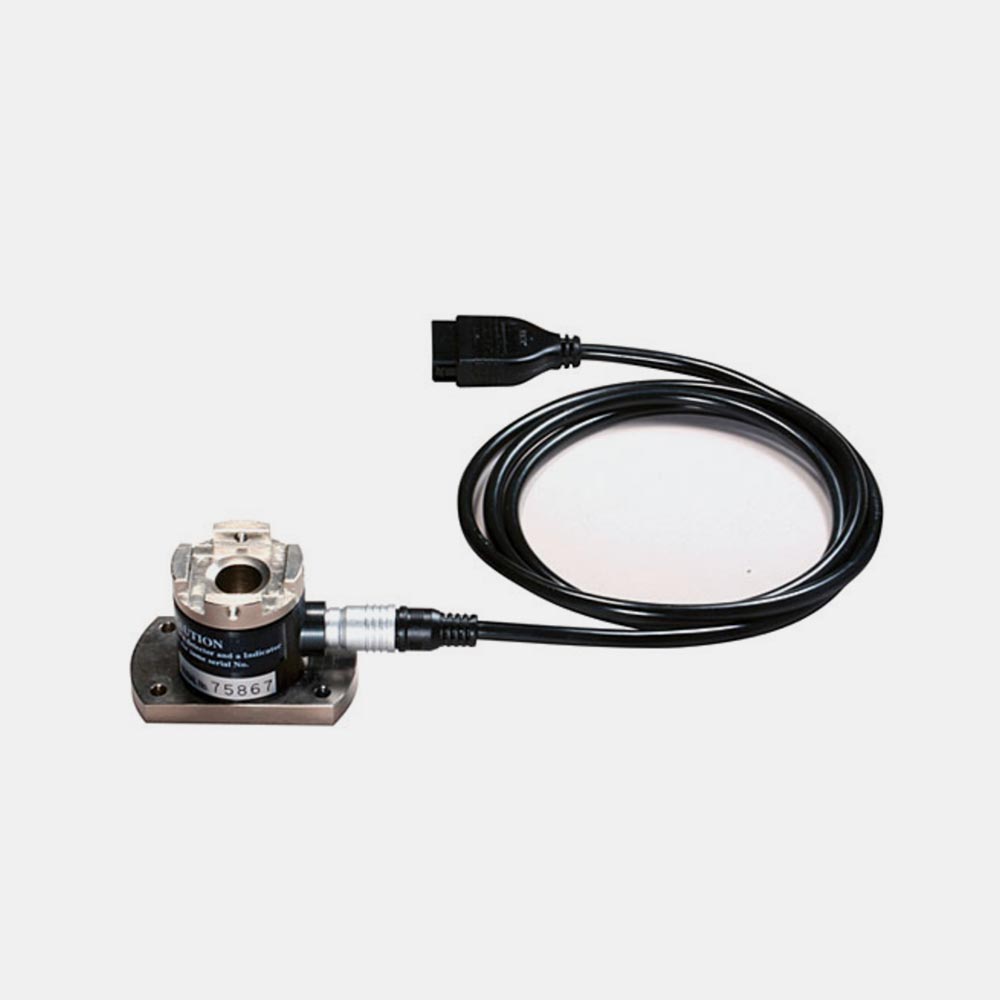

DIS-IP trasduttore statico remoto

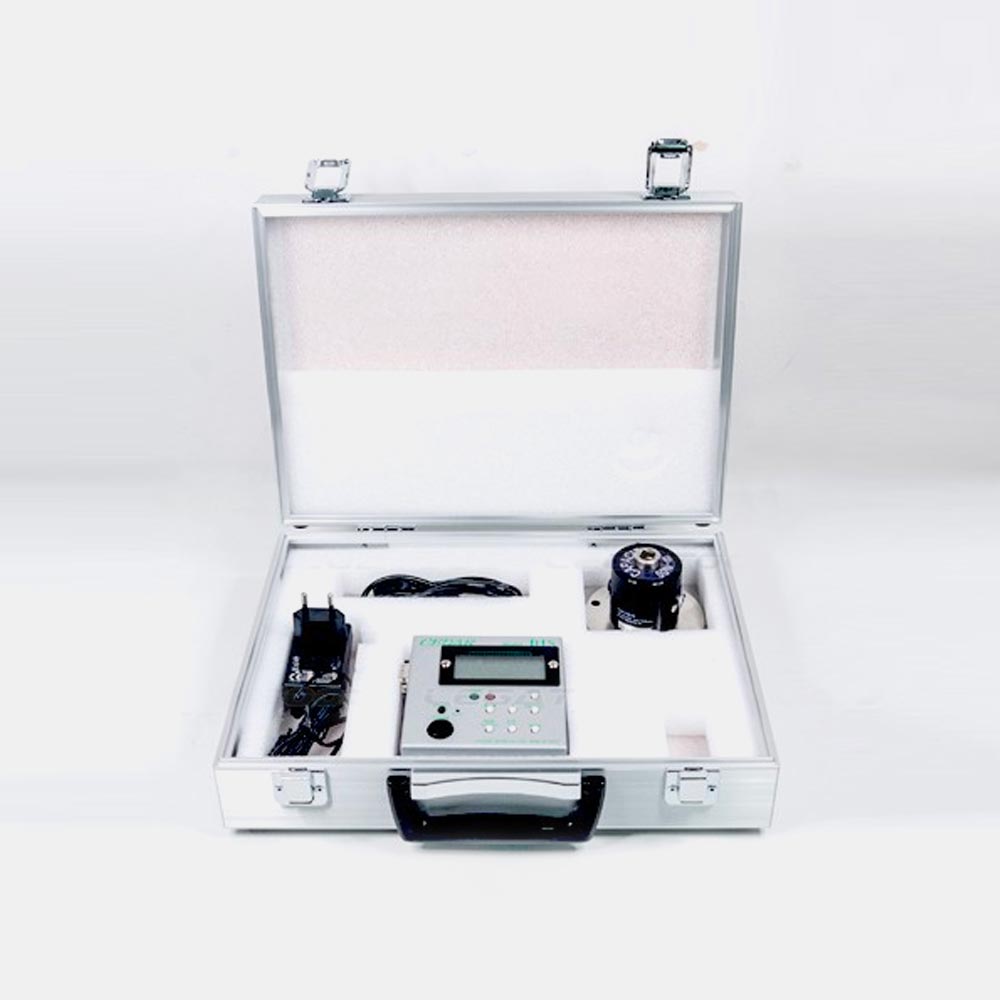

DIS-IP valigetta di trasporto

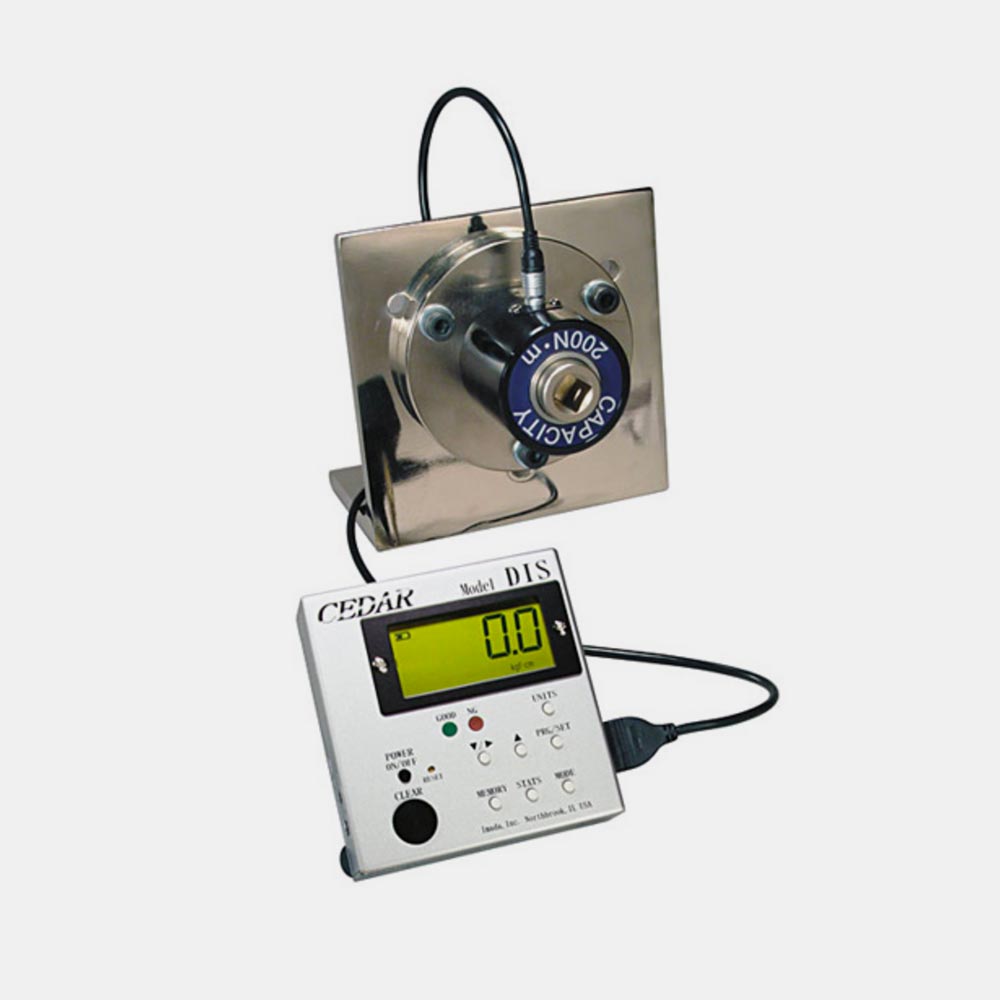

DIS-IP calibratore da banco con trasduttore statico remoto
, ,

DIS-IP
calibratore chiavi dinamometriche e avvitatori

Wishlist
Confronta

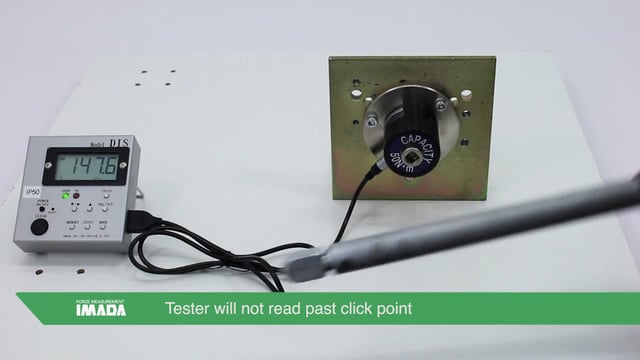

DIS-IP calibratore da banco con trasduttore statico remoto disponibile in 5 modelli con portate differenti, ideale per verificare la precisione della coppia di serraggio di vari utensili e per effettuare la calibrazione statica e dinamica di avvitatori elettrici, chiavi e giraviti dinamometrici con coppie fino a 500 N-m.

  • Precisione: ±0.5% F.S. ±1 LSD
  • Unità di misura selezionabili (lb-in, Kg-cm e N-m)
  • Bi-direzionali per prove in senso orario ed antiorario
  • Misure in tempo reale o mod. picco
  • Rileva il picco max. e quello del primo distacco
  • Memoria interna di 800 valori da richiamare o per download
  • Limiti di soglia programmabili con avvisatore acustico e luminoso
  • Ideale per ottenere un test di tipo “PASSA/NON PASSA”
  • Test di avvitatori a coppia continua e chiavi dinamometriche
  • Controllo statistico di processo
  • Funzione Auto Zero programmabile per reimpostare l’unità a zero
  • Contatore programmabile per il serraggio di viti
  • Uscita USB per possibilità di utilizzo di SPC
  • Batteria interna Ni-Cad (12 ore di autonomia)
  • Statistiche: numeri dei dati, Max, Min, Media

DIS-IP
calibratore per chiavi dinamometriche e avvitatori

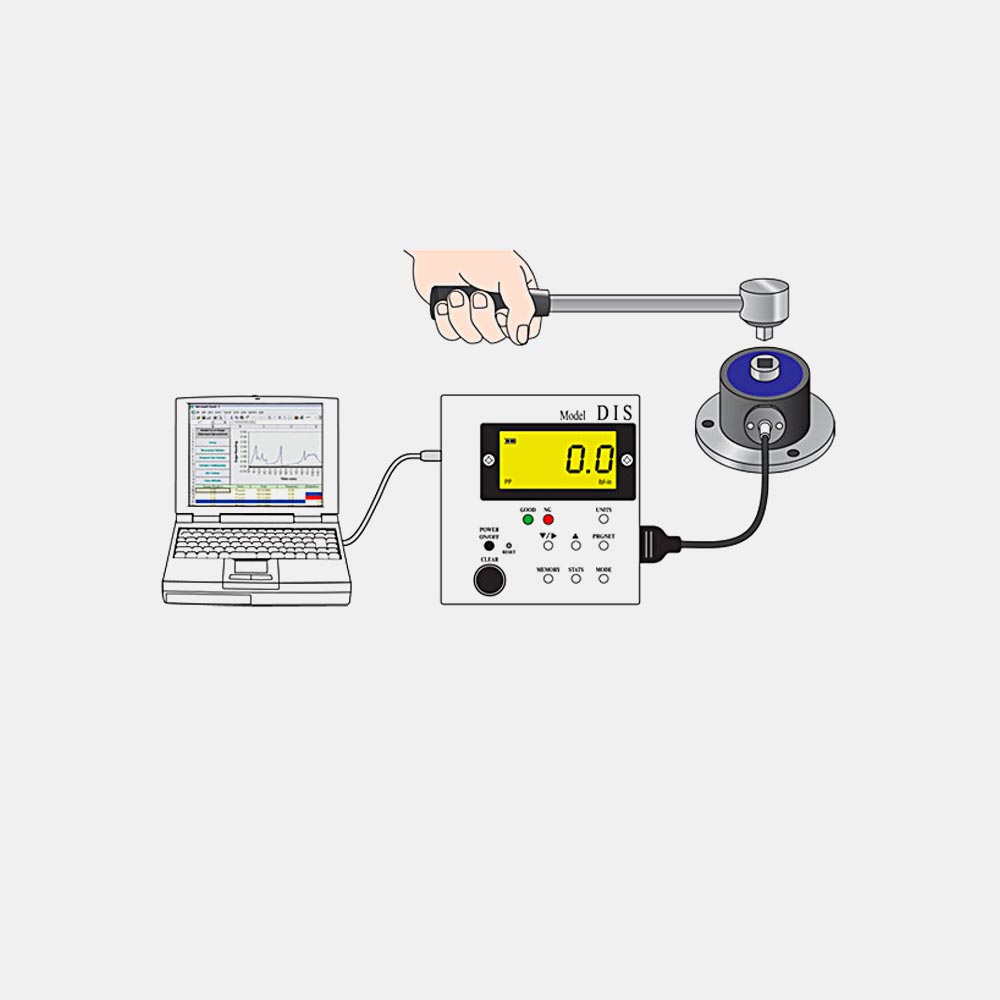

Il torsiometro digitale con trasduttore statico remoto della serie DIS-IP è uno strumento da banco utilizzato per la taratura e il controllo di avvitatori elettrici, chiavi e giraviti dinamometrici con coppie fino a 500 N-m. Disponibile in 5 modelli con portate differenti, è formato da una centralina di controllo dotata di comodo display a cristalli liquidi integrato e da un trasduttore statico esterno che può essere montato su un comune banco, in un deposito utensili o in un laboratorio di taratura, oppure sistemato su un carrello mobile per essere trasportato nelle aree di produzione per il controllo qualità.

Bi-direzionale, per prove in senso orario ed antiorario, il DIS-IP offre la lettura dei valori in tempo reale, la rappresentazione del valore di picco, la coppia di primo distacco e la lettura continua dei dati per il controllo statistico del processo SPC attraverso la porta COM virtuale USB. Le unità di misura (lbf-in, kgf-cm, Nm) sono impostabili in base alle esigenze dell’utente e possono essere selezionate facilmente tramite console.

Lo strumento ha una precisione di misura è dello ± 0,5% FS, ± 1 LSD, e permette di impostare dei limiti di soglia programmabili con avvisatore acustico e indicatore luminoso a LED rosso/verde al fine di ottenere una coppia di serraggio uniforme o per ottenere un test di tipo “PASSA/NON PASSA”. Inoltre, è dotato di un contatore programmabile che minimizza gli errori di montaggio identificando il mis-serraggio e/o i componenti difettosi. Memorizza fino a 800 valori nella memoria interna per il richiamo dei dati per SPC o per il download via USB.

Non utilizzare con gli avvitatori ad impulsi (impact tools) per questi strumenti vedi il modello DI-1M.



Certificati

Tutti gli strumenti CEDAR vengono prodotti in Giappone e sono accompagnati con un rapporto di taratura emesso dal fabbricante, conforme allo standard “ISO/IEC17025:2005”. Si consiglia di far certificare periodicamente gli strumenti di misura da uno dei moltissimi centri ACCREDIA presenti sul territorio nazionale. Per maggiori informazioni visita la pagina certificati.

COD: DIS-IP Categorie: , ,

Caratteristiche tecniche



Precisione±0.5% F.S. ±1 LSD
Display4 digit LCD
FunzionamentoBi-direzionale, per prove in senso orario ed antiorario
Modalità di misurazioneCon lettura continua o con rappresentazione del valore di picco (Real time, Continum, Peak Mode, Peak Down Mode)
Velocità lettura di coppia in continuo 1 / 180 secondi
GO/NO GO testLimiti di soglia programmabili con avvisatore acustico e indicatore luminoso a LED rosso/verde al fine di ottenere una coppia di serraggio uniforme o per ottenere un test di tipo “PASSA/NON PASSA”
AzzeramentoFunzione Auto Zero programmabile per reimpostare l’unità a zero (0.1 0.5 1.0 1.5 2.0 2.5 3.0 sec) molto utile per test in continuo
StatisticheNumero di dati, media massima e minima
Trasferimento datiASCII, 19200 bps, USB miniB cable
Memoria internaMemoria interna del tipo non-volatile, con possibilità di registrare fino a 800 valori numerici richiamabili su display o con trasmissione dati su PC via USB
Alimentazione Ni-Cd chargeable battery 1.2V×4cells 　450mAh
Risparmio automatico energiaSpegnimento automatico dopo 10 minuti di non utilizzo
Tempo di ricaricaDa scarico – circa 3 ore
Durata di lavoro12 ore in uso continuo
Accessori standradTutti i modelli sono forniti con una valigetta rigida per il trasporto, un carica batterie, trasduttore e un certificato di calibrazione in-house del fabbricante

Le specifiche tecniche sono soggette a modifiche senza preavviso!

Modelli

Serie DIS-IP

ModelloRange di misuraPrecisione
DIS-IP052.0～500 mN･m
0.20～50 kgf・cm
0.20～45 lbf・in		±0.5% (or less 499±3digit)
DIS-IP50.020～5 N･m
0.20～50 kgf・cm
0.20～45 lbf・in		±0.5% (or less 499±3digit)
DIS-IP500.20～50 N･m
2.0～500 kgf・cm
2.0～450 lbf・in 		±0.5% (or less 499±3digit)
DIS-IP2002.0～200 N･m
20～2000 kgf・cm
20～1740 lbf・in		±0.5% (or less 499±3digit)
DIS-IP5002.0～500 N･m
20～5000 kgf・cm
20～4500 lbf・in		±0.5% (or less 499±3digit)
